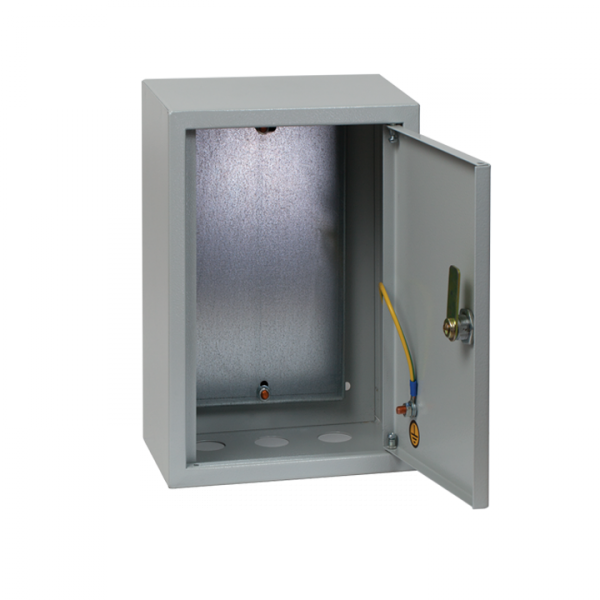

Щит с монтажной панелью ЩМП- 30.21.14 (ВхШхГ) 300х210х140 IP31 PROxima | mb-22-000 EKF

Щит с монтажной панелью ЩМП-30.21.14 (300х210х140 мм) IP31 от бренда EKF серии PROxima - компактный металлический корпус с закреплённой внутри съёмной монтажной платой для сборки коммутационного и управляющего оборудования. Подходит для открытой установки в помещениях с умеренным климатом, например, на этажных щитовых, в цехах или системах автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-30.21.14 предназначен для внутреннего монтажа аппаратов управления, автоматики, контакторов, автоматических выключателей и других устройств до 630 А. Применяется в системах распределения электроэнергии: в жилых домах, офисах, производственных зонах, на конвейерах, насосных станциях и малых объектах автоматизации. Корпус защищает оборудование от случайного прикосновения и механических повреждений, сохраняет порядок проводки и упрощает обслуживание.

Технические характеристики

• Размеры корпуса: 300×210×140 мм (Ш×В×Г)
• Монтажная глубина: 120 мм - позволяет разместить устройства с высотой до этого значения
• Номинальный ток: 630 А - максимальный допустимый ток через вводные элементы
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Материал корпуса: сталь толщиной 1 мм по ГОСТ 1050-88
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска + фосфатирование - устойчивость к коррозии
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-30.21.14 совместим с любым модульным оборудованием, устанавливаемым на DIN-рейку (например, автоматы, реле, преобразователи частоты). Съёмная монтажная панель позволяет собирать схему вне корпуса, затем вставлять её в щит - это экономит время при монтаже. Крепление - на стену с помощью болтов или саморезов. Открытая установка требует доступа с лицевой стороны. Замок и закрытая дверца обеспечивают безопасность при работе персонала. Для подключения кабелей используйте встроенные вводы или просверлите дополнительные отверстия (не более 30 мм в диаметре).

Безопасность и стандарты

Класс защиты I - корпус имеет заземляющий контакт, который необходимо подключить к PE-проводу. Щит с монтажной панелью ЩМП-30.21.14 можно использовать в системах молниезащиты - он способен принимать и отводить импульсы перенапряжения при правильном заземлении. Соответствует требованиям ТУ 3434-001-96504521-2007. Недопустимо использование в местах с постоянным попаданием воды, агрессивными химикатами или взрывоопасной средой.

Преимущества

• Съёмная монтажная панель - удобство сборки и последующего ремонта
• Высокая жёсткость корпуса за счёт сварной конструкции
• Антикоррозийное покрытие продлевает срок службы даже в сырых помещениях
• Закрытая дверца с замком - соответствие нормам безопасности
• Изготовлено из российской стали - стабильное качество и доступная цена

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или пыли
• Не рекомендован для помещений с температурой ниже −40C или выше +40C
• Не подходит для взрывоопасных зон (Zone 0–2, Div. 1–2)
• Нельзя применять в агрессивных средах: пары кислот, щелочей, растворителей
• Комплектация некомплектная - внутри только корпус и панель; оборудование, клеммы, рейки и кабели - отдельно

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Пункт управления насосной станцией
• Щит для питания конвейерной ленты на пищевом производстве
• Автоматизированная система освещения в складском комплексе
• Распределительный пункт для группы станков с ЧПУ

Практические советы

• Перед монтажом проверьте, чтобы габариты установленного оборудования не превышали 120 мм в глубину - иначе они будут задевать дверцу
• При необходимости увеличьте количество кабельных вводов - используйте подходящие по диаметру пластиковые или резиновые втулки
• Обязательно подсоедините заземляющую шину к корпусу - без этого класс защиты I теряется
• Для длительной работы в условиях влажности регулярно проверяйте состояние замка и уплотнений дверцы
• Щит с монтажной панелью ЩМП-30.21.14 легко адаптируется под новые задачи - просто замените оборудование на новое, сохранив корпус
