Щит распределительный навесной ЩРН-24 (ВхШхГ) 350х300х120мм IP31 PROxima пласт. замок | mb21-24n EKF

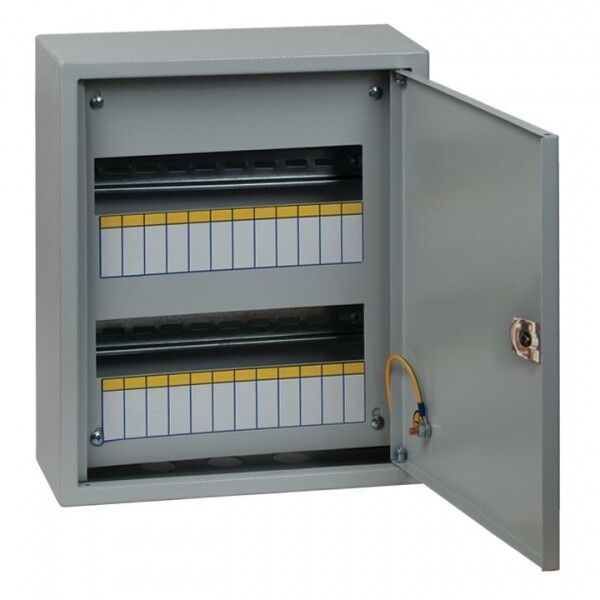

Щит распределительный навесной ЩРН-24 с пластиковым замком от бренда EKF, артикул mb21-24n, предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в условиях открытой установки. Корпус выполнен из стали с защитным покрытием, имеет степень защиты IP31 и рассчитан на напряжение до 380 В.

Назначение и область применения

Щит распределительный ЩРН-24 используется для организации распределения электроэнергии внутри помещений. Подходит для монтажа в жилых домах, офисах, производственных цехах и других объектах, где требуется надёжная защита коммутационных устройств от случайного прикосновения. Применяется в системах освещения, силовой сети, управления оборудованием. Климатическое исполнение УХЛ3 позволяет использовать его в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.

Технические характеристики

• Количество модулей DIN: 24 (два ряда по 12 модулей каждый)
• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь по ГОСТ 1050-88, фосфатированная и окрашенная порошковой краской серого цвета
• Конструкция: сварная, с одной дверью и установленной DIN-рейкой
• Способ монтажа: навесной, на стену
• Размеры: 350×300×120 мм (Ш×В×Г)
• Количество вводов: три отверстия диаметром 30 мм, расположенные снизу корпуса
• Тип замка: пластиковый цилиндровый, с возможностью запирания
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN-35). DIN-рейка уже установлена внутри корпуса - её не нужно монтировать дополнительно. Для крепления используются предварительно подготовленные отверстия в задней стенке. Монтаж выполняется на ровную поверхность с помощью дюбелей или саморезов. Отверстия для ввода кабеля (3 шт. по 30 мм) позволяют провести кабели снизу - удобно при подведении питания от пола или нижнего этажа. Некомплектный состав означает, что внутреннее оборудование (автоматы, УЗО, клеммы) необходимо приобретать отдельно.

Безопасность и стандарты

Корпус ЩРН-24 обеспечивает защиту от прямого доступа к токоведущим частям - согласно степени IP31, пальцы и инструменты диаметром менее 2,5 мм не могут попасть внутрь. Фосфатирование и порошковое покрытие повышают устойчивость к коррозии, особенно важное для помещений с колебаниями влажности. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям российских нормативов на распределительные устройства. Замок исключает несанкционированный доступ, что важно для общественных и административных зданий.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Защита от коррозии - долгий срок службы даже в сложных условиях
• Чётко очерченная геометрия и точные размеры обеспечивают совместимость с типовыми решениями
• Наличие трёх вводов снижает необходимость дополнительного сверления
• Пластиковый замок устойчив к перегреву и не требует обслуживания
• Длинная гарантия - 5 лет - указывает на уверенность производителя в качестве

Ограничения применения

Щит распределительный ЩРН-24 не предназначен для наружной установки - степень защиты IP31 не обеспечивает защиту от дождя, снега или прямого попадания воды. Также он не рекомендуется для мест с постоянным воздействием химически активных паров, масла или агрессивных жидкостей. Глубина корпуса всего 120 мм - не подходит для установки крупных аппаратов (например, частотных преобразователей или мощных термореле). Не допускается использование в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Электрощит в подъезде многоквартирного дома - для распределения энергии между квартирами
• Распределительный щит на участке производства - управление светом, насосами, конвейерами
• Административное здание - группировка автоматов по этажам или функциональным зонам
• Обслуживание малых предприятий - контроль нагрузки на осветительные и силовые цепи

Практические советы

• Перед монтажом проверьте, что глубина корпуса (120 мм) достаточна для всех планируемых модулей - некоторые УЗО и автоматы имеют увеличенную глубину
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP31 при проходе кабелей через отверстия
• Не забудьте предусмотреть свободное пространство перед дверцей - она должна открываться полностью без препятствий
• При заказе учтите, что ЩРН-24 - некомплектный; все внутренние элементы (автоматы, клеммы, перемычки) выбираются отдельно
• Для удобства обслуживания рекомендуется заранее спроектировать схему размещения модулей - два ряда позволяют разделить группы по назначению
