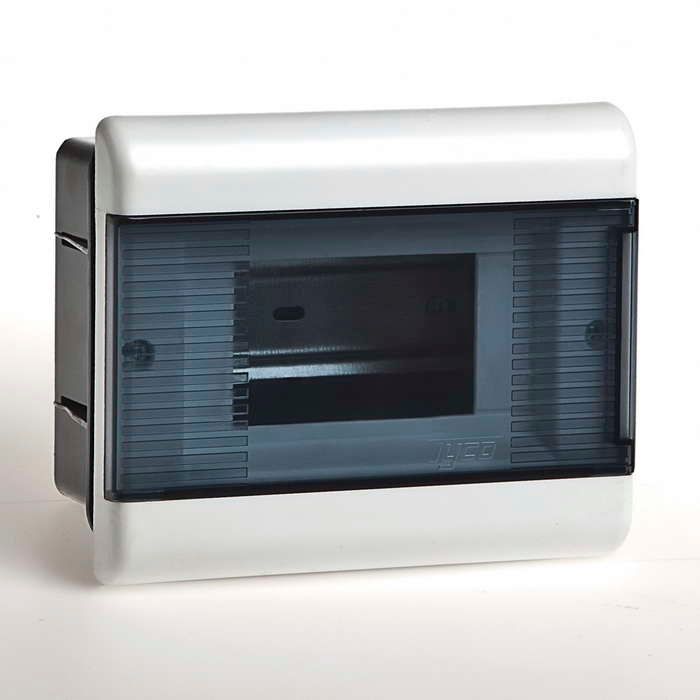

Щиток распределительный встраиваемый на 5 модулей с дверцей белый IP40 (ЩРв-П-5) - 68126 TYCO

Щиток распределительный встраиваемый на 6 модулей с дверцей белый IP40 от Ruvinil (арт. 68126) предназначен для компактного и безопасного монтажа автоматических выключателей и других устройств в стене. Подходит для скрытой проводки в квартирах, офисах и небольших производственных объектах.

Назначение и область применения

Щиток распределительный встраиваемый на 6 модулей с дверцей белый IP40 используется для установки внутри стены и обеспечивает организацию внутренней электропроводки. Его применяют для защиты групповых цепей освещения, розеток, бытовой техники и слаботочных устройств. Подходит для жилых домов, квартир, офисов и легких производственных помещений с невысокой степенью запылённости.

Технические характеристики

• Количество модулей: 5 (возможно установить до 6 модулей шириной 17,5 мм каждый)
• Способ монтажа: утопленный (встраиваемый в стену)
• Глубина монтажа: 85 мм - требует соответствующего углубления в стене
• Степень защиты: IP40 - защищает от твёрдых предметов больше 1 мм, но не от воды
• Материал корпуса: полистирол - прочный, не поддерживающий горение, устойчив к механическим воздействиям
• Материал дверцы: пластик - легко открывается, фиксируется на петлях
• Цвет: белый - сочетается с большинством интерьеров
• Наличие DIN-рейки: да - стандартная рейка для крепления автоматов и УЗО
• Количество рядов: один - односторонняя компоновка
• Тип крышки: закрытого типа - с герметичной дверцей

Совместимость и монтаж

Щиток распределительный встраиваемый на 6 модулей с дверцей белый IP40 совместим со всеми стандартными модульными аппаратами шириной 17,5 мм (автоматические выключатели, УЗО, реле напряжения). Для монтажа требуется подготовить нишу в стене глубиной не менее 85 мм. Корпус крепится к стене с помощью шурупов через боковые отверстия. Металлическая DIN-рейка уже установленна, заземляющая шина из латуни и опора для нулевой шины входят в комплект - дополнительные элементы не нужны. После установки аппарата дверца плотно закрывается, предотвращая случайный доступ к контактам.

Безопасность и стандарты

Щиток распределительный встраиваемый на 6 модулей с дверцей белый IP40 соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает попадание крупных твёрдых частиц, что снижает риск короткого замыкания. Однако он не предназначен для влажных зон - не используйте его в ванных комнатах, на кухне рядом с мойкой или в подвале с высокой влажностью. Полистирольный корпус не поддерживает горение, но не рассчитан на экстремальные температуры выше +50 C.

Преимущества

• Встроенные заземляющие и нулевые шины - экономят время при сборке
• Фиксированная DIN-рейка - не требует самостоятельной установки
• Плотно закрывающаяся дверца - повышает безопасность и эстетику
• Низкая глубина (85 мм) - позволяет использовать в тонких перегородках
• Белый цвет - маскирует под отделку стен и не выбивается из интерьера

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не рекомендован для мест с постоянным контактом с водой - ванные комнаты, бассейны, холодильные камеры
• Максимальная нагрузка ограничена количеством модулей - нельзя установить устройства шире 17,5 мм без изменения компоновки
• Не имеет вентиляционных отверстий - не подходит для помещений с высокой тепловой нагрузкой

Примеры использования

• Распределительный щиток в квартире: управление светом, розетками, кухонной техникой
• Офисное помещение: питание компьютеров, принтеров, телефонии
• Небольшой цех: контроль питания станков с малой мощностью
• Подъездные щитки в многоквартирном доме - при условии сухости и отсутствия сырости

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 85 мм, иначе щиток не войдёт
• Используйте только автоматы шириной 17,5 мм - не пытайтесь установить двухполюсные модели шириной 35 мм без перестановки
• При подключении нулевых и заземляющих проводов следите за надёжностью крепления на шинах - плохой контакт вызывает нагрев
• Не затягивайте болты слишком сильно - пластиковый корпус может треснуть
• Если планируете будущее расширение - оставьте хотя бы один свободный модуль
