Шина соединительная FORK(вилка)-4Р-100А-(дл.1м) | 143247 КЭАЗ

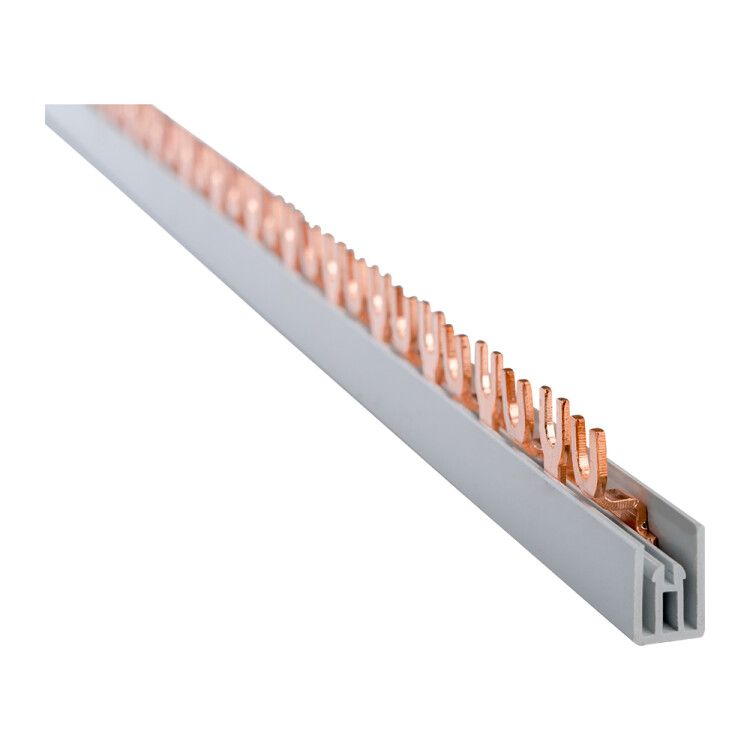

Шина соединительная FORK(вилка) 4P 100A (длина 1м) КЭАЗ - это медная соединительная система с четырьмя полюсами, предназначенная для распределения тока до 100 А между несколькими аппаратами в щитах автоматизации. Артикул 143247 используется там, где требуется надёжное и компактное подключение трёхфазного оборудования без проводов.

Назначение и область применения

Шина соединительная FORK(вилка) 4P 100A (длина 1м) КЭАЗ применяется для параллельного подключения нескольких устройств к одной трёхфазной сети с нулём. Подходит для коммутационных аппаратов: автоматических выключателей, контакторов, УЗИП, тепловых реле. Часто используется в силовых щитах промышленного оборудования, конвейерах, насосных станциях, системах управления технологическими процессами.

Технические характеристики

• Тип подключения: вилка (Fork) - позволяет подключать устройства сверху через контактные зажимы
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальный ток: 100 А - максимальный постоянный ток, который можно безопасно передавать через шину
• Количество фаз: 3 + ноль (TN-S, TN-C-S системы)
• Длина: 1 метр - стандартная длина для компоновки в типовых щитах
• Шаг между точками подключения: 18 мм - определяет расстояние между центрами соседних зажимов
• Количество подключаемых устройств: до 52 - зависит от габаритов аппаратов и шага монтажа
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву
• Корпус: самозатухающий диэлектрик - не поддерживает горение, соответствует требованиям безопасности
• Стандарт: ГОСТ Р 50827 (МЭК 670) - подтверждает соответствие нормам для распределительных систем
• Поперечное сечение проводника: 0 кв.мм - шина является токоведущей частью, не требует внешнего провода

Совместимость и монтаж

Шина соединительная FORK(вилка) 4P 100A (длина 1м) КЭАЗ монтируется сверху на DIN-рейку. Устройства с контактными зажимами типа “Fork” (например, автоматы серии A9, S700, F200) крепятся прямо на шину. Монтаж выполняется без инструментов: аппаратурой просто защёлкивают на шину, плотно прижимая её к контактным пластинам. Для правильного подключения важно соблюдать шаг 18 мм - иначе возможны перекосы и плохой контакт. Шина совместима с большинством модульных аппаратов европейского стандарта, но не подходит для устройств с боковым подключением или другим типом крепления.

Безопасность и стандарты

Шина соединительная FORK(вилка) 4P 100A (длина 1м) КЭAZ соответствует ГОСТ Р 50827 (МЭК 670), что гарантирует механическую прочность, термическую устойчивость и электробезопасность. Корпус выполнен из самозатухающего материала, не распространяющего пламя. Применение в условиях повышенной влажности допускается, если весь щит имеет достаточную степень защиты IP54 и выше. Не предназначена для открытого монтажа вне щита.

Преимущества

• Уменьшает количество внутренних проводов - снижает риск ошибок при сборке
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами
• Ускоряет монтаж - не требует резки, зачистки и затяжки проводов
• Позволяет легко заменить или добавить аппарат - достаточно снять/установить один модуль
• Снижает тепловые потери благодаря медному профилю и минимальному числу соединений

Ограничения применения

• Не подходит для токов выше 100 А - превышение вызывает перегрев и повреждение контактов
• Требует использования только аппаратов с типом подключения “Fork” - другие типы (боковые, винтовые) не подходят
• Не рекомендуется применять в средах с высокой запылённостью без герметичного корпуса щита
• Нельзя использовать как основной проводник для питания всей установки - только как распределительную шину внутри щита
• Поперечное сечение равно 0 кв.мм - значит, она не заменяет кабель; должна питаться от входного автомата или другой шины

Примеры использования

• Распределение 380 В по 12 автоматическим выключателям на станке с ЧПУ
• Подключение 20 контакторов в системе конвейерной линии
• Создание группы УЗО и дифференциальных автоматов в распределительном щите жилого дома
• Формирование нулевой шины (N) и фазной шины (L1-L3) в одном элементе для экономии места

Практические советы

• Перед монтажом проверьте, чтобы все аппараты имели одинаковый шаг 18 мм - иначе они не будут плотно сидеть
• Не используйте шину для подключения мощных потребителей (>100 А) - даже если они подключены частично
• При необходимости удлинения - используйте несколько шин, соединённых перемычками, а не сплетение проводов
• Для удобства обслуживания располагайте наиболее часто заменяемые аппараты рядом с краями шины
• Проверяйте температуру контактов после первого включения - если шина сильно нагревается, проверьте затяжку и целостность контактов
• Артикул 143247 - это именно 4-полюсная версия; для 3-полюсных систем выбирайте аналог с пометкой “3P”
