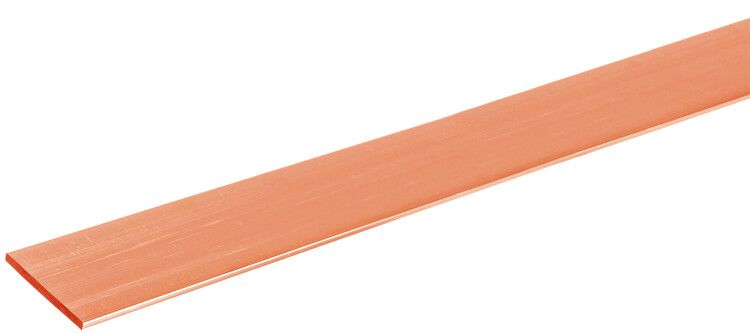

Шина медная твердая М1Т 3х40х4000 мм | YBC10-03-040 IEK

Шина медная твердая М1Т 3х40х4000 мм от IEK — это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-03-040 предназначен для сборки шинных трасс в распределительных устройствах, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Шина медная твердая М1Т 3х40х4000 мм используется для создания жестких токоведущих цепей в распределительных щитах, шинопроводах и системах электроснабжения. Подходит для установки в промышленных объектах, офисных зданиях, ЖКХ и других местах, где требуется высокая пропускная способность и длительный срок службы. Применяется там, где нельзя использовать гибкие кабели — например, внутри щитов НКУ или при соединении силовых элементов на постоянной основе.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 — высокой чистоты, с минимальным количеством примесей
• Форма: плоская, прямоугольного сечения 40×40 мм
• Площадь поперечного сечения: 120 мм²
• Номинальный ток: 525 А при нормальных условиях эксплуатации
• Длина: 4000 мм
• Срок службы: до 50 лет при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Шина медная твердая М1Т совместима с стандартными контактными элементами, болтовыми соединениями и клеммами, рассчитанными на площадь сечения 120 мм². Для монтажа используются болты M10–M12 с моментом затяжки, соответствующим требованиям ГОСТ Р 50030.2. Установка требует фиксации на изолирующих опорах или кронштейнах — прямой контакт с металлическими конструкциями запрещён. Каждый участок шины должен иметь свободный доступ для осмотра и обслуживания. Не допускается перегибание или деформация — материал хрупкий при изгибе под острым углом.

Безопасность и стандарты

Производится в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к проводимости, прочности и чистоте материала. Шина не содержит свинца и других токсичных компонентов. Соответствует нормам безопасности для электрических установок до 1000 В переменного тока. Работает в температурном диапазоне от –50 °C до +70 °C.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Жесткая форма позволяет создавать точные и компактные шинные трассы без лишних переходников
• Долговечность — срок службы до 50 лет снижает необходимость замены и техобслуживания
• Стандартные размеры обеспечивают взаимозаменяемость с продукцией других производителей

Ограничения применения

• Не предназначена для мобильных или вибрационных систем — материал не выдерживает частые изгибы
• Не рекомендуется для открытой прокладки вне помещений без защиты от коррозии и механических повреждений
• Требует обязательной изоляции и крепления на изолирующие опоры — сама по себе не является изолированным элементом
• Не подходит для токов выше 525 А без дополнительного охлаждения или увеличения сечения

Примеры использования

• Главные вводные шины в распределительных щитах 0,4 кВ промышленных предприятий
• Распределительные шины внутри ячеек НКУ
• Связка между главным автоматическим выключателем и групповыми рубильниками
• Объединение нескольких источников питания в одной шинной системе

Практические советы

• Перед монтажом проверьте, чтобы посадочное сечение контакта совпадало с 40×40 мм — не используйте адаптеры, которые сужают контактную поверхность
• Затягивайте болты равномерно и по диагонали, чтобы избежать перекоса шины
• При необходимости соединить несколько шин, используйте специальные перемычки с аналогичным сечением — не делайте “заплатки” из более тонких материалов
• Для длинных трасс (более 2 м) предусмотрите компенсационные участки или тепловые зазоры — медь расширяется при нагреве
• Артикул ybc10-03-040 — это одна секция длиной 4 метра; при проектировании системы учтите возможность резки на части, если требуется другая длина
