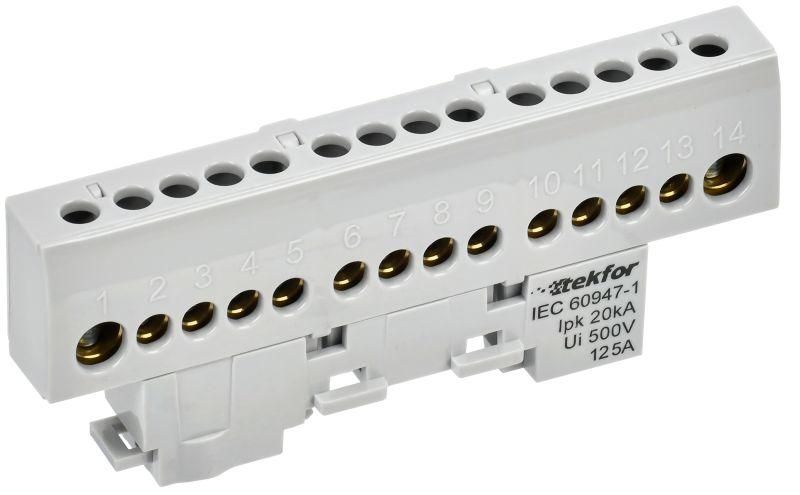

Шина L "фаза" изол. на универс. держ. 8х12-14-Ср TEKFOR IEK TF-NN20-14-KL-K03

Шина L фаза изолированная на универсальном держателе 8x12-14-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических системах. Артикул tf-nn20-14-kl-k03 обеспечивает безопасное и компактное подключение до 14 проводников сечением до 25 мм2.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 8x12-14-Ср используется для создания централизованного соединения фазных проводников в электрических щитах. Подходит для установки в распределительных устройствах жилых, коммерческих и промышленных объектов. Также применяется в составе оборудования: станков, конвейеров, систем автоматизации, где требуется надёжное и доступное распределение фазного потенциала.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников одновременно;
• Номинальный ток: 125 А - рассчитана на длительную работу при нагрузке до этого значения;
• Диапазон сечений: 25 мм2 - максимальное сечение провода, которое можно зафиксировать; рекомендовано использовать провода сечением 1,5–25 мм2;
• Материал контактной части: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - сохраняет естественные свойства металла, не требует дополнительной защиты в нормальных условиях;
• Изоляция: негорючий пластик - предотвращает случайные замыкания между контактами и корпусом;
• Прижимные винты: оцинкованная сталь - устойчивы к окислению, обеспечивают прочное зажатие проводника;
• Рабочая температура: от –40 C до +50 C;
• Относительная влажность: до 90 % без конденсации.

Совместимость и монтаж

Универсальный держатель позволяет закрепить шину на DIN-рейке 35 мм стандартной формы. Монтаж выполняется в щите с помощью стандартных крепёжных элементов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Кабели с алюминиевой жилой не рекомендуются - материал шины не совместим с алюминием без специальных переходных элементов.

Безопасность и стандарты

Шина соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Негорючая изоляция соответствует классу самозатухающих материалов. Произведена в соответствии с внутренними стандартами IEK (ИЭК) серии TEKFOR, ориентированными на соответствие ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Высокая плотность контактов - 14 точек подключения на компактной платформе 8x12-14-Ср;
• Стандартный форм-фактор - легко интегрируется в любые типовые щиты;
• Надёжная изоляция - минимизирует риск пробоя и короткого замыкания;
• Простота обслуживания - каждый контакт доступен для проверки и повторного затягивания;
• Совместимость с продуктами серии TEKFOR - возможность унифицировать комплектацию щита.

Ограничения применения

• Не предназначен для работы при постоянной влажности выше 90 % или наличии конденсата - возможна потеря изоляционных свойств;
• Запрещено использование с алюминиевыми проводами без переходных наконечников - риск гальванической коррозии;
• Не рассчитана на импульсные токи свыше 125 А - для таких условий необходима дополнительная защита;
• Не следует применять вне закрытых щитов - открытое расположение увеличивает риск механического повреждения и попадания посторонних предметов.

Примеры использования

• Фазное распределение в этажных щитах многоквартирных домов;
• Подключение питания к групповым автоматическим выключателям в офисных помещениях;
• Распределение фазы в пультах управления промышленными машинами;
• Объединение выходов УЗО или дифференциальных автоматов перед подачей на группы потребителей.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 25 мм2 недопустимо, даже если провод кажется “плотным”;
• Затягивайте винты моментом 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить резьбу или изоляцию;
• После монтажа сделайте контрольную проверку всех контактов тепловизором или термопарой - нагрев указывает на плохой контакт;
• Для удобства обслуживания используйте цветные метки на проводах - особенно важно при работе с несколькими фазами;
• Артикул tf-nn20-14-kl-k03 совместим с другими изделиями серии TEKFOR - можно собирать модульные решения без адаптеров.
