Шина L "фаза" неизол. на универс. держ. 8х12-4-Ср TEKFOR IEK TF-NN20-04-DL-K03

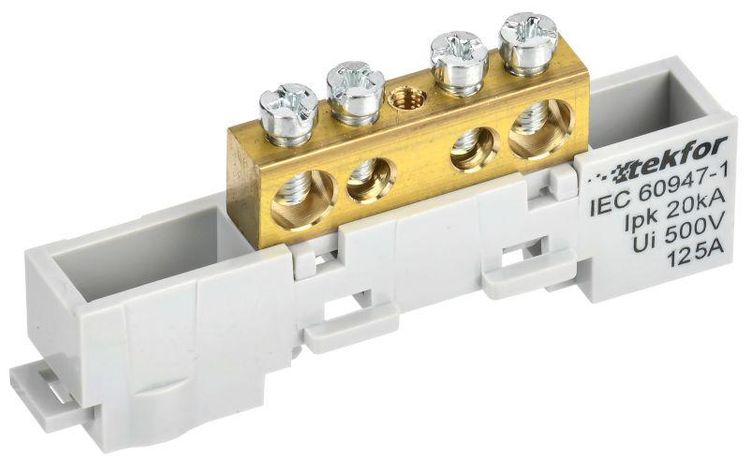

Шина L фаза неизолированная на универсальном держателе 8x12-4-Ср от IEK (ИЭК), артикул tf-nn20-04-dl-k03, предназначена для надёжного распределения фазного тока в распределительных щитах и технологических системах. Шина обеспечивает механическую фиксацию и электрический контакт четырёх проводников с помощью универсального крепления.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-4-Ср используется для создания централизованной точки подключения фазных проводников в электрических щитах. Подходит для установки в силовые, осветительные и автоматические распределительные устройства. Часто применяется в промышленных щитах, на станциях управления, в системах конвейеров и насосных станциях. Может использоваться как в новых монтажах, так и при модернизации существующих электроустановок.

Технические характеристики

• Тип изделия: шина L фаза, неизолированная
• Количество контактов: 4
• Номинальный ток: 125 А
• Диапазон сечений проводников: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина устанавливается на DIN-рейку благодаря универсальному держателю. Для подключения используются медные одножильные или многожильные провода сечением до 25 мм2. Медные многожильные провода перед подключением обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Каждый контакт зажимается одним винтом; момент затяжки не регулируется - достаточно плотного, но без усилия, чтобы не повредить резьбу. Устройство совместимо с большинством стандартных DIN-реек шириной 35 мм.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутреннего использования в электроустановках напряжением до 1000 В. Негорючий материал изолятора обеспечивает пожаробезопасность. Отсутствие внешней изоляции требует соблюдения правил электробезопасности: все открытые контакты должны находиться за корпусом щита или в закрытых камерах. Не предназначен для наружной установки или помещений с высокой степенью запылённости без защиты.

Преимущества

• Высокая теплопроводность латуни позволяет выдерживать длительную нагрузку 125 А без перегрева
• Универсальный держатель упрощает монтаж и исключает необходимость дополнительных креплений
• Стандартные габариты обеспечивают совместимость с типовыми щитами и компонентами IEK (ИЭК)
• Оцинкованные винты устойчивы к коррозии в условиях повышенной влажности
• Простая конструкция снижает риск ошибок при монтаже

Ограничения применения

• Не допускается использование в помещениях с постоянным воздействием воды, масел или химически активных веществ
• Запрещено применение с алюминиевыми проводами - возможна электрохимическая коррозия
• Не рекомендуется использовать вне щитовой аппаратуры - открытые контакты представляют опасность поражения током
• Не подходит для частых отключений/подключений - винтовые соединения рассчитаны на стационарную эксплуатацию

Примеры использования

• Фазное распределение в этажных щитах многоквартирных домов
• Подключение трёхфазных двигателей через автоматы с общим фазным входом
• Распределение питания на конвейерных линиях с несколькими потребителями
• Объединение выходов нескольких однофазных автоматов в одном щите

Практические советы

• Перед монтажом проверьте соответствие сечения провода - превышение 25 мм2 недопустимо
• При работе с многожильными проводами всегда используйте наконечники-гильзы, даже если они кажутся “достаточно плотными”
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунную планку
• После монтажа проверьте надёжность всех соединений - легкое покачивание провода указывает на плохой контакт
• Для обслуживания щита отключайте питание - шина не имеет изоляции и находится под напряжением при работающем устройстве
