Шина нулевая N неизол. на универс. держ. 8х12-6-С TEKFOR IEK TF-NN20-06-DL-K07

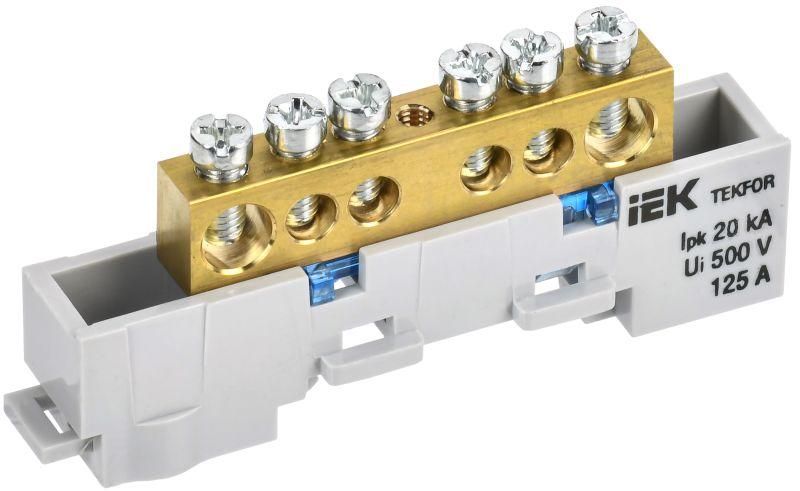

Шина нулевая N неизолированная на универсальном держателе 8х12-6-С от IEK (ИЭК), артикул tf-nn20-06-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Выполнена из латуни, удерживается на изоляционной основе, обеспечивает безопасное подключение до шести проводников.

Назначение и область применения

Шина нулевая N неизолированная на универсальном держателе 8х12-6-С используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электроустановках. Часто применяется в щитах управления, автоматике оборудования, конвейерах, насосных станциях и других объектах, где требуется организованное и доступное заземление/нулевание.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения при нормальных условиях;
• Количество контактов: 6 - позволяет подключить шесть проводов одновременно;
• Диапазон сечений: 25 мм2 - оптимально для проводов сечением до 25 квадратных миллиметров;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и долговечность;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - защищает от случайного замыкания и повышает пожарную безопасность;
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, но не в условиях постоянного контакта с водой.

Совместимость и монтаж

Шина нулевая N неизолированная на универсальном держателе 8х12-6-С монтируется на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет закрепить её в любом положении внутри щита. Для подключения медных многожильных проводов обязательна предварительная обжимка наконечниками-гильзами - это исключает перелом жил и снижает риск нагрева в месте контакта. Кабели сечением свыше 25 мм2 не рекомендуются - возможен перегрев и ослабление контакта. Нельзя использовать с алюминиевыми проводами - материал шины не совместим с алюминием по электрохимическим свойствам.

Безопасность и стандарты

Шина соответствует требованиям к безопасности для внутренних электромонтажных устройств. Материалы изолятора и корпуса не поддерживают горение, что соответствует нормам пожарной безопасности. Отсутствие внешней изоляции делает её подходящей только для установки в закрытые, недоступные для прикосновения щиты. Не предназначен для открытой прокладки или использования вне электрощитов.

Преимущества

• Высокая проводимость благодаря латунным контактам - минимизирует потери энергии и нагрев;
• Универсальный крепёж - легко устанавливается на любую DIN-рейку;
• Чёткая разметка контактов - удобство при монтаже и последующем обслуживании;
• Надёжные оцинкованные винты - уменьшают вероятность окисления и ослабления соединения;
• Негорючий изолятор - повышает уровень безопасности в случае аварийного перегрева.

Ограничения применения

• Не предназначена для работы в условиях постоянной влажности, брызг воды или прямого попадания жидкости - отсутствует защита IP;
• Запрещено применение с алюминиевыми проводами - риск гальванической коррозии;
• Не следует использовать для токов выше 125 А - возможен перегрев и деформация контактов;
• Неизолированные контакты требуют установки только в закрытых щитах - опасность поражения током при открытом доступе;
• Необработанная поверхность может со временем окисляться - в агрессивных средах (например, химические цеха) рекомендуется периодическая проверка состояния контактов.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите;
• Объединение PE-проводов от нескольких групп розеток в промышленном щите;
• Распределение нуля в системах освещения на производстве;
• Формирование общей нулевой шины в частных домах с системой TN-S или TN-C-S.

Практические советы

• Перед монтажом всегда используйте наконечники-гильзы для многожильных медных проводов - даже если они кажутся “плотными”;
• Проверяйте затяжку винтов через год после установки - латунь может слегка “осесть”, особенно при больших токах;
• Не перегружайте шину - лучше установить две шины по 3 контакта каждая, чем одну на 6, если токи высокие и несимметричные;
• При использовании в сырых помещениях (бассейны, подвалы) дополнительно обработайте контакты антиоксидантной пастой;
• Артикул tf-nn20-06-dl-k07 от IEK (ИЭК) совместим с большинством серий TEKFOR - можно заменить аналогичными изделиями этой же серии без переделки монтажа.
