Шина L "фаза" неизол. на универс. держ. 8х12-8-Ср TEKFOR IEK TF-NN20-08-DL-K03

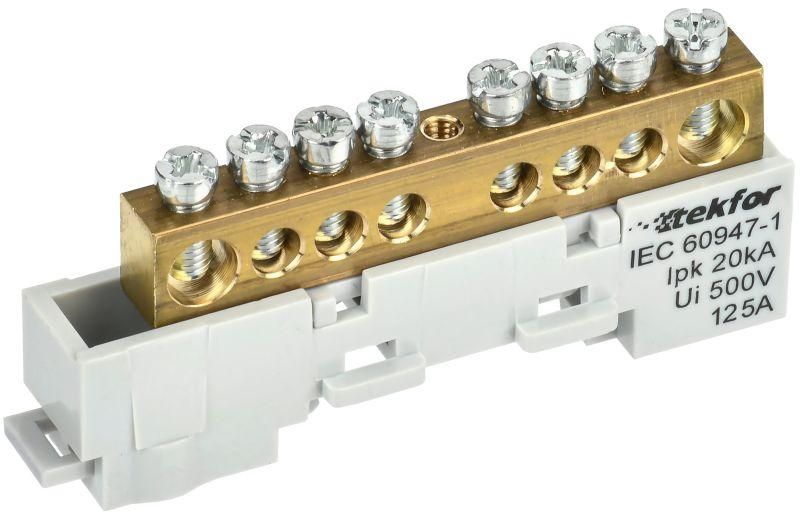

Шина L фаза неизолированная на универсальном держателе 8x12-8-Ср от IEK (ИЭК), артикул tf-nn20-08-dl-k03, предназначена для надёжного распределения фазного тока в силовых щитах и технологических установках. Шина обеспечивает механическую фиксацию и электрический контакт для восьми проводников, выполнена из латуни с негорючим изолятором.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-8-Ср используется для создания цепей распределения фазного напряжения в электрощитах, распределительных устройствах и промышленном оборудовании. Подходит для подключения одножильных и многожильных проводов сечением до 25 мм2. Применяется в системах освещения, автоматизации, станках, конвейерах и других объектах, где требуется компактное и надёжное соединение нескольких проводников одной фазы.

Технические характеристики

• Тип изделия: шина L фаза, неизолированная
• Количество контактов: 8
• Номинальный ток: 125 А
• Диапазон сечений проводов: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: не более 90%

Совместимость и монтаж

Шина устанавливается на DIN-рейку благодаря универсальному держателю. Для подключения:

• Медные многожильные провода должны быть обжаты наконечниками-гильзами - без этого возможен перегрев и ослабление контакта.
• Одножильные провода можно подключать напрямую, предварительно зачистив изоляцию на 8–10 мм.
• Затяжка винтов должна выполняться усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить резьбу или латунную планку.
• Учитывайте посадочный размер держателя - он совместим со стандартными DIN-рейками шириной 35 мм.

Безопасность и стандарты

Шина соответствует требованиям к электроустановкам в условиях нормальной влажности и температурного режима. Материалы изолятора и корпуса не поддерживают горение, что снижает риск возгорания при перегрузке. Наличие негорючего пластика делает её безопасной для использования в закрытых щитах. Сертификация по ГОСТ и IEC соблюдена в рамках серии TEKFOR.

Преимущества

• Высокая теплопроводность латуни обеспечивает минимальные потери при токе до 125 А.
• Негорючий изолятор предотвращает распространение пламени внутри щита.
• Универсальный держатель позволяет легко заменить или переместить шину без демонтажа всей системы.
• Чёткая маркировка контактов (по количеству) ускоряет монтаж и обслуживание.
• Стандартные габариты обеспечивают совместимость с большинством типовых щитов.

Ограничения применения

• Не применяется в помещениях с постоянной высокой влажностью (>90%) или в условиях конденсации воды - отсутствует герметизация.
• Не рекомендуется для внешней установки или открытых площадок - отсутствует защита IP.
• Не предназначен для работы с алюминиевыми проводами - материал контактов несовместим с химической коррозией алюминия.
• Не допускается использование с проводами сечением больше 25 мм2 - риск перегрева и деформации контактов.

Примеры использования

• Распределение фазы L в этажных щитах жилых домов.
• Подключение питания трёхфазных двигателей через групповые автоматы.
• Формирование фазных цепей в пультах управления станков.
• Объединение выходов УЗО или автоматов в одном ряду щита.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - даже небольшое превышение 25 мм2 может вызвать нагрев и отказ.
• При использовании многожильных проводов всегда используйте наконечники; без них контакт будет нестабильным.
• Не затягивайте винты слишком сильно - латунь мягче стали, и резьба может выкрошиться.
• При необходимости комбинируйте эту шину с аналогичными N-шинами от IEK серии TEKFOR для компактной сборки.
• Проверяйте состояние контактов при профилактике - признаки потемнения или окалин требуют замены.
