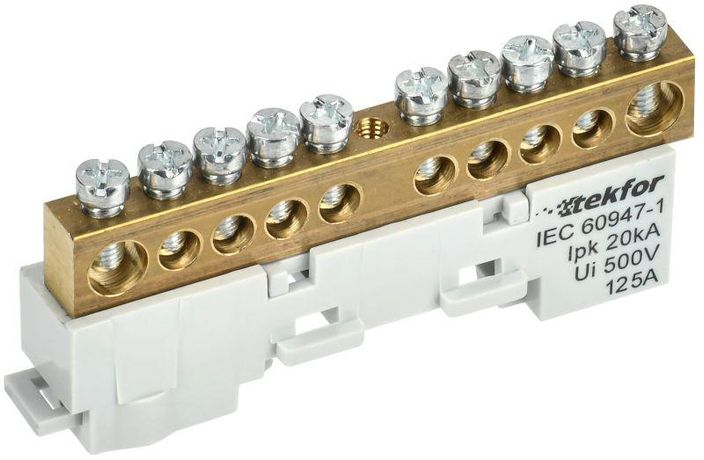

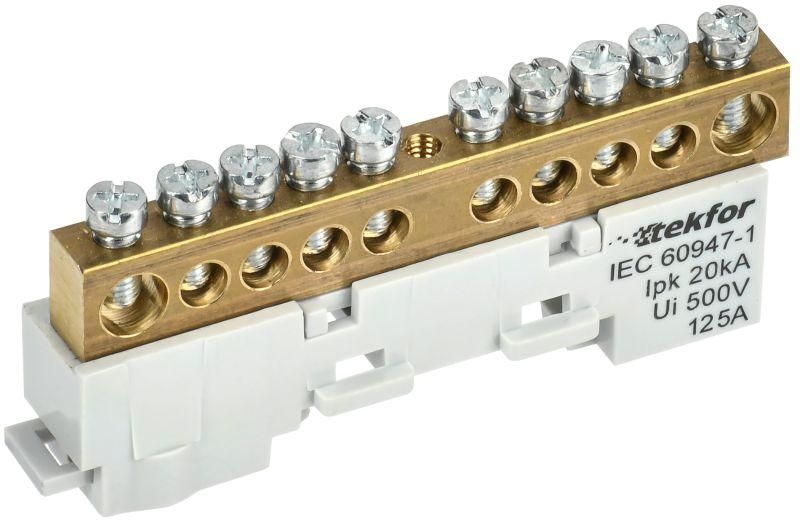

Шина L "фаза" неизол. на универс. держ. 8х12-10-Ср TEKFOR IEK TF-NN20-10-DL-K03

Шина L фаза неизолированная на универсальном держателе 8x12-10-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических панелях. Артикул tf-nn20-10-dl-k03 обеспечивает механическую устойчивость и электрический контакт для до десяти проводников сечением до 25 мм2.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-10-Ср используется для создания цепей распределения фазного напряжения в электрощитах. Подходит для установки в распределительных устройствах низкого напряжения, автоматических выключателях, частотных преобразователях и другом промышленном оборудовании. Применяется там, где требуется надёжное и компактное соединение нескольких проводников одной фазы.

Технические характеристики

• Тип изделия: шина фазная, неизолированная
• Количество контактов: 10
• Рабочий ток: 125 А
• Диапазон сечений проводов: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю. Установка возможна в любых стандартизованных щитах с рейкой шириной 35 мм. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Каждый зажим рассчитан на один провод; одновременное подключение двух проводов в один контакт запрещено. Максимальный момент затяжки винта не указан производителем - рекомендуется использовать отвертку с регулируемым крутящим моментом или затягивать до упора без усилия.

Безопасность и стандарты

Шина соответствует требованиям к материалам для электроустановок: латунь обеспечивает хорошую проводимость и устойчивость к окислению, негорючий изолятор повышает безопасность при перегрузках. Несмотря на отсутствие внешней изоляции, конструкция защищена корпусом щита. Эксплуатация вне закрытых щитов не допускается - открытые контакты представляют опасность поражения током.

Преимущества

• Высокая теплостойкость латунной контактной группы позволяет работать при длительной нагрузке до 125 А
• Универсальный держатель обеспечивает быстрый и прочный монтаж на DIN-рейку
• Негорючий изолятор снижает риск возгорания при аварийных режимах
• 10 точек подключения позволяют заменить несколько перемычек, уменьшая количество соединений и потери энергии

Ограничения применения

• Не применяется в цепях переменного тока выше 1000 В
• Запрещён монтаж в условиях постоянного воздействия воды, масел, агрессивных паров
• Не предназначен для подключения алюминиевых проводов - возможна коррозия и потеря контакта
• Не имеет защиты IP - требует установки внутри закрытого щита
• Не рекомендуется для частых демонтажей - многократная затяжка винтов снижает надёжность контакта

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в этажном щите
• Подключение входных фазных проводов к частотному преобразователю
• Объединение выходов терморегуляторов в системе отопления
• Создание общей точки подключения для трёхфазных двигателей в одном модуле управления

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов - они должны быть ≤25 мм2
• Используйте только гильзы для многожильных медных проводов - это продлит срок службы контакта
• При групповой установке нескольких шин соблюдайте минимальный зазор между ними - не менее 10 мм, чтобы избежать нагрева и дугового пробоя
• Проверяйте плотность затяжки винтов через год после установки - особенно в условиях высокой влажности
• Артикул tf-nn20-10-dl-k03 совместим с другими изделиями серии TEKFOR - можно комбинировать с нулевыми и защитными шинами того же бренда
