Шина L "фаза" в комб. изол. "Стойка" 8х12-13-Ср TEKFOR IEK TF-NN20-13-DP-K03

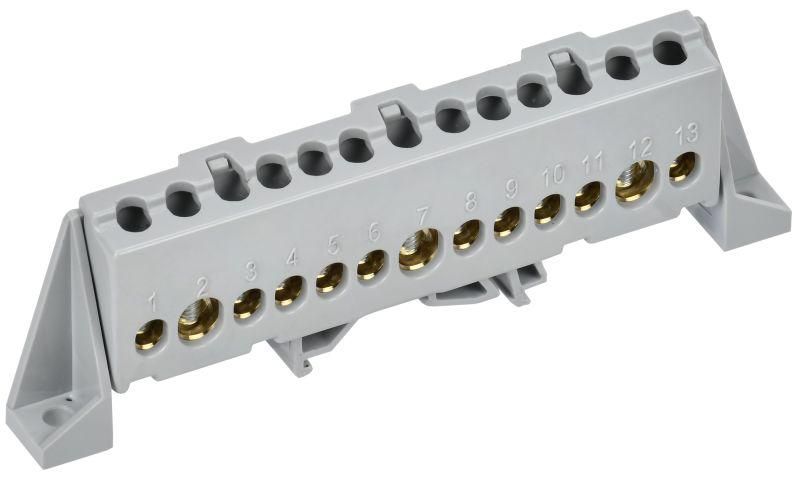

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-13-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах. Артикул tf-nn20-13-dp-k03 обеспечивает механическую устойчивость и безопасное подключение проводников в условиях промышленной эксплуатации.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-13-Ср используется для создания централизованной точки подключения фазных проводников в электрических щитах. Подходит для установки на DIN-рейку и применяется в распределительных устройствах жилых, общественных и промышленных объектов. Часто встречается в щитах управления станков, систем автоматизации, конвейеров и других технологических комплексах.

Технические характеристики

• Тип изделия: шина фазная с изолятором
• Количество контактных точек: 13
• Номинальный ток: 125 А
• Рабочий диапазон сечений провода: до 25 мм2
• Материал контактов: латунь
• Поверхность контактов: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Условия эксплуатации: температура от –40 C до +50 C, влажность до 90%

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-13-Ср монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных креплений не требуется. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Одножильные провода можно подключать напрямую.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Негорючий изолятор обеспечивает пожаробезопасность даже при перегрузках. Материалы контактов и крепежа выбраны с учётом длительной работы в условиях повышенной влажности и перепадов температур. Шина прошла сертификацию в рамках системы качества IEK (ИЭК).

Преимущества

• Высокая теплопроводность латуни позволяет выдерживать нагрузку 125 А без перегрева
• Стандартный форм-фактор (DIN-рейка) упрощает замену и интеграцию в существующие щиты
• 13 контактов обеспечивают гибкость при распределении фазы между несколькими устройствами
• Надёжная фиксация благодаря прочному изолятору и качественным винтам
• Устойчивость к коррозии - латунь и оцинкованная сталь работают в агрессивной среде

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и окисление
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск поражения током
• Не рассчитана на переменный ток выше 125 А - превышение вызывает нагрев и выход из строя
• Необходимо соблюдать минимальный зазор между соседними шинами при параллельной установке

Примеры использования

• Подключение фазы к автоматическим выключателям в этажном щите многоквартирного дома
• Распределение питания по датчикам и исполнительным механизмам на производственной линии
• Объединение нескольких потребителей в одном модульном щите (например, освещение, вентиляция, насосы)
• Замена старой перемычки на новую шину при модернизации щита

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - максимум 25 мм2
• Используйте наконечники типа НШВИ или НШВ для многожильных проводов; затягивайте винты моментом 0,8–1,2 Нм
• Не допускайте попадания металлической стружки внутрь корпуса - она может вызвать КЗ
• При групповой установке нескольких шин оставляйте зазор минимум 10 мм между ними для теплоотвода
• Артикул tf-nn20-13-dp-k03 совместим с другими изделиями серии TEKFOR - легко найти аналоги при ремонте
