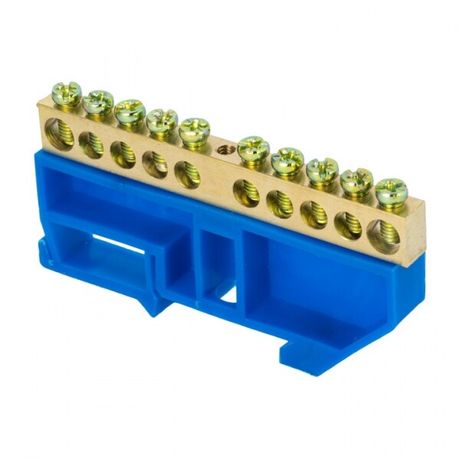

Шина нулевая N 8х12 10 отвер. латунь син. изолятор на DIN-рейку EKF PROxima sn0-125-10-d

Шина нулевая EKF PROxima sn0-125-10-d - это компактное устройство для распределения нулевого провода в щитах на DIN-рейке. Латунная шина с 10 точками подключения рассчитана на ток до 125 А и подходит для промышленного оборудования, где важны надежность и плотное соединение.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-10-d используется для объединения нулевых проводников (L-N) в электрических щитах. Применяется в системах TN-S и TN-C-S, где требуется централизованное подключение множества нулевых жил. Подходит для установки в распределительных щитах промышленных объектов, автоматизированных линий, насосных станций и других местах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество подключений: 10 отверстий
• Диапазон сечений проводов: 2,5–16 мм2
• Материал контактов: латунь
• Изолятор: синего цвета, обеспечивает гальваническую развязку от DIN-рейки
• Способ монтажа: фиксация на DIN-рейке типа TS35
• Степень защиты: IP00 (без защиты от внешних воздействий - требует установки внутри закрытых щитов)
• Рабочий температурный диапазон: от –40 C до +105 C
• Соответствие стандарту: IEC 60309-1(1999)

Совместимость и монтаж

Шина легко крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть её на рейке - дополнительные крепежи не требуются. Все 10 винтовых зажимов доступны для обслуживания сверху. Рекомендуется использовать крестовые отвертки с наконечником 3–5 мм для затяжки. Максимальный момент затяжки - не более 1,5 Нм, чтобы не повредить резьбу. Габариты 8×12 мм позволяют размещать несколько таких шин рядом в одном щите без перегрева.

Безопасность и стандарты

Шина соответствует требованиям международного стандарта IEC 60309-1(1999) по механической прочности и тепловой стойкости. Благодаря изолирующему основанию исключена случайная замыкание на корпус щита. Однако степень защиты IP00 означает, что шина не защищена от попадания пыли, воды или посторонних предметов - поэтому обязательна установка в герметичном или закрытом электрошкафе.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузках до 125 А
• Устойчивые к окислению контакты обеспечивают долговременную надежность соединений
• Синий изолятор визуально отличает нулевую шину от фазных и PE-шин, уменьшая риск ошибок при обслуживании
• Экономия до 50% по сравнению с аналогами европейских брендов без потери качества
• Поддерживается рекомендованным проектным ассортиментом EKF - совместима с другими элементами серии PROxima

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не допускает открытой эксплуатации
• Не предназначен для подключения проводов меньше 2,5 мм2 - возможен слабый контакт и перегрев
• Не подходит для многожильных проводов без наконечников - необходимо применять клеммы или опрессовку
• Запрещено использовать в средах с повышенной коррозионной активностью (например, в морской или химической промышленности) без дополнительной защиты

Примеры использования

• Объединение нулевых проводов от 10 модульных автоматических выключателей в щите управления станком
• Центральное подключение N-проводов в распределительном щите торгового центра
• Формирование нулевой шины в системе заземления после входного автомата
• Альтернатива сборке из нескольких одиночных клемм - экономит место и время монтажа

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 2,5 мм2 и 16 мм2 в одной шине может вызвать неравномерный нагрев
• Используйте метки L-N и PE на изоляторе - особенно важно при работе с несколькими шинами в одном щите
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - первоначальная осадка проводов может ослабить контакт
• При необходимости параллельного подключения двух шин используйте перемычки того же сечения - не делайте ответвления “в воздухе”
• Выбирайте эту модель, когда нужна надежная, недорогая и сертифицированная шина - она идеально впишется в проекты, где важна цена и соответствие нормам
