Шина L "фаза" неизол. на универс. держ. 8х12-6-Ср TEKFOR IEK TF-NN20-06-DL-K03

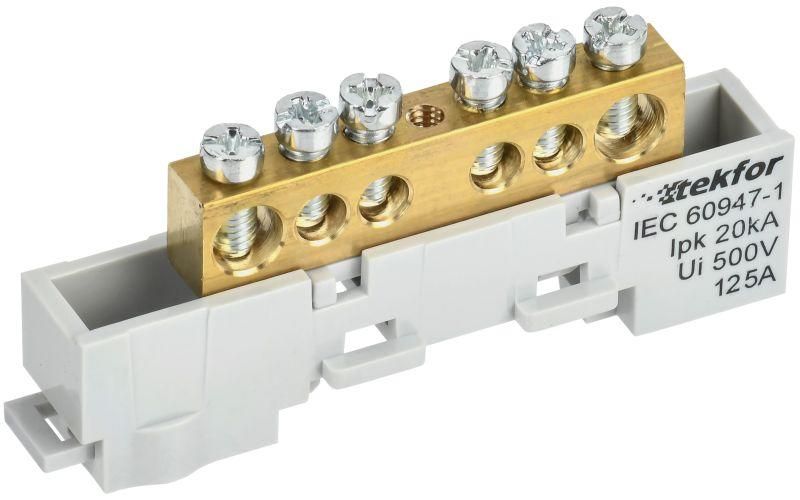

Шина L фаза неизолированная на универсальном держателе 8x12-6-Ср от IEK (ИЭК), артикул tf-nn20-06-dl-k03, предназначена для надёжного распределения фазного тока в силовых щитах и технологических установках. Шина выполнена из латуни, имеет шесть контактных точек и крепится на универсальный держатель, что упрощает монтаж в ограниченном пространстве.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-6-Ср используется для создания распределительной точки фазного напряжения в электрических щитах. Подходит для подключения нескольких проводников к одной фазе - например, при организации питания групп автоматов, контакторов или оборудования на производстве. Часто применяется в щитах управления, распределительных пунктах и на линиях с высокой плотностью подключений.

Технические характеристики

• Тип изделия: шина L фаза, неизолированная
• Количество контактов: 6
• Номинальный ток: 125 А
• Диапазон сечений проводников: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина крепится на универсальный держатель, совместимый с DIN-рейкой 35 мм. Установка выполняется путём защёлкивания на рейку - без дополнительных крепёжных элементов. Каждый контакт рассчитан на один проводник. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает перелом жил и обеспечивает надёжный контакт. Одножильные провода можно подключать напрямую. Диаметр отверстия под винт соответствует стандартным зажимам для проводов до 25 мм2.

Безопасность и стандарты

Шина изготовлена в соответствии с требованиями к материалам для электроустановок: латунь обеспечивает хорошую проводимость и долговечность, негорючий изолятор снижает риск возгорания. Материалы соответствуют нормам безопасности для внутреннего монтажа в помещениях. Наличие изолятора между контактами предотвращает случайные замыкания. Не предназначен для открытого монтажа вне корпуса или в условиях постоянного воздействия воды.

Преимущества

• Универсальный держатель позволяет легко монтировать шину на DIN-рейку без сверления или дополнительных креплений
• Латунная контактная группа обеспечивает стабильную передачу тока и устойчивость к окислению
• Шесть контактов позволяют экономить место в щите вместо использования нескольких одиночных клемм
• Негорючий изолятор повышает безопасность при перегрузках и аварийных ситуациях
• Поддерживает работу в широком температурном диапазоне - подходит для холодных цехов и теплых помещений

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен химический контакт и окисление
• Неизолированные контакты требуют защиты внутри закрытого щита; нельзя использовать в открытом исполнении
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации проводов
• Максимальное сечение - 25 мм2; использование проводов большего сечения недопустимо
• Не подходит для внешней установки или влажных сред без герметизации

Примеры использования

• Распределение фазы L в бытовом щите: подключение к автоматическим выключателям группы освещения
• Сборка промышленного щита управления: питание нескольких контакторов от одного входного автомата
• Обустройство линии питания конвейера: соединение трёх-четырёх двигателей с одним фазовым проводом
• Замена набора одиночных клеммных колодок на компактную шину для экономии места

Практические советы

• Перед монтажом проверьте, чтобы все провода имели правильные наконечники - особенно если используются многожильные медные кабели
• Затягивайте винты равномерно, без усилия: переусилие может повредить резьбу или деформировать латунную планку
• При использовании в щитах с высокой плотностью компонентов учтите габариты шины: её длина и расположение контактов влияют на доступ к соседним устройствам
• Не используйте шину для нулевой или защитной жилы - она предназначена только для фазы L
• Проверяйте соответствие сечения провода и номинального тока: даже при 125 А максимальный ток не должен превышать допустимые значения для конкретного кабеля
