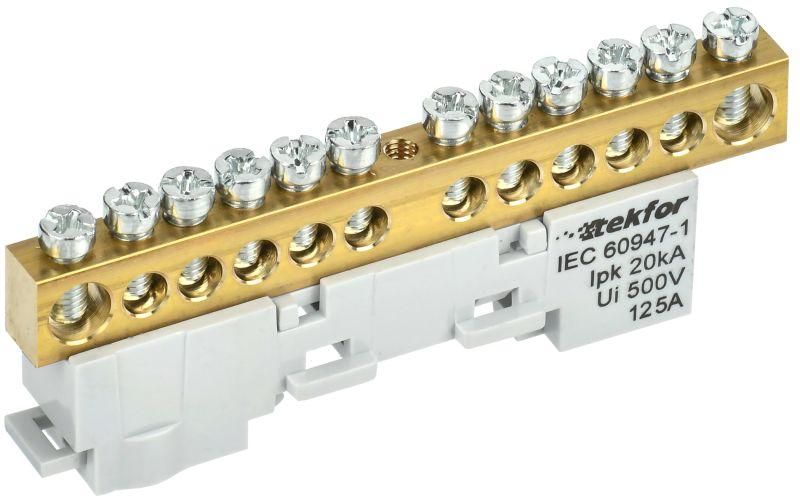

Шина L "фаза" неизол. на универс. держ. 8х12-12-Ср TEKFOR IEK TF-NN20-12-DL-K03

Шина L фаза неизолированная на универсальном держателе 8x12-12-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических панелях. Артикул tf-nn20-12-dl-k03 обеспечивает механическую устойчивость и электрический контакт для до двенадцати проводников, что делает её удобным решением для плотной компоновки.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-12-Ср используется для создания централизованного соединения фазных проводников в распределительных щитах. Подходит для установки в электроустановках жилых, коммерческих и промышленных объектах. Часто применяется в составе автоматических выключателей, УЗО, контакторов и других устройств, требующих группового подключения фазы. Может использоваться в технологическом оборудовании, где требуется надёжный и доступный способ разводки тока.

Технические характеристики

• Тип изделия: шина фазная, неизолированная
• Количество контактов: 12
• Номинальный ток: 125 А
• Диапазон сечений провода: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина L фаза неизолированная на универсальном держателе 8x12-12-Ср крепится на DIN-рейку стандартной ширины 35 мм. Для подключения используются винтовые зажимы с шагом между контактами 12 мм. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - это исключает перелом жил и снижает риск нагрева. Нельзя использовать одножильные провода большего сечения, чем указано - это повредит зажим. Диаметр отверстия под винт соответствует стандартному размеру для гильз 25 мм2.

Безопасность и стандарты

Шина изготовлена в соответствии с требованиями к материалам для электромонтажных изделий: латунь обеспечивает хорошую проводимость и долговечность, негорючий изолятор препятствует распространению пламени. Оцинкованные винты защищены от коррозии, что увеличивает срок службы в условиях повышенной влажности. Соответствие нормам безопасности обеспечивается за счёт соблюдения допустимой нагрузки 125 А и рабочего температурного диапазона.

Преимущества

• Универсальный держатель позволяет легко закрепить шину на любой DIN-рейке
• 12 точек подключения позволяют экономить место в щите вместо использования нескольких перемычек
• Латунная контактная группа обеспечивает стабильную передачу тока даже при длительной нагрузке
• Негорючий корпус снижает риск возгорания при аварийных ситуациях
• Простая конструкция без сложных механизмов - минимум отказов и высокая ремонтопригодность

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды или химически активных сред
• Не рекомендуется применять в помещениях с температурой ниже –40 C или выше +50 C
• Запрещено подключение алюминиевых проводов - возможен электрохимический эффект и потеря контакта
• Не изолированные контакты требуют защиты от случайного прикосновения - следует использовать крышки или барьеры в открытых щитах
• Не подходит для частых отсоединений - винтовые зажимы рассчитаны на один-два демонтажа без потери качества контакта

Примеры использования

• Подключение фазы ко всем автоматическим выключателям в квартирном щите
• Распределение питания по нескольким насосам или конвейерам в производственной линии
• Объединение выходов УЗО или дифференциальных автоматов в одном ряду
• Формирование общей точки подключения для освещения в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящие наконечники - особенно важно для многожильных медных кабелей
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или деформировать контакт
• Если шина используется в открытом щите, обязательно установите защитную крышку или изолирующий экран
• При замене оборудования не забудьте отключить питание - шина находится под напряжением даже при выключенном автомате, если она подключена до него
• Артикул tf-nn20-12-dl-k03 совместим с другими изделиями серии TEKFOR - можно сочетать с нулевыми и защитными шинами того же бренда для единых решений
