Шина L "фаза" изол. на универс. держ. 8х12-12-Ср TEKFOR IEK TF-NN20-12-KL-K03

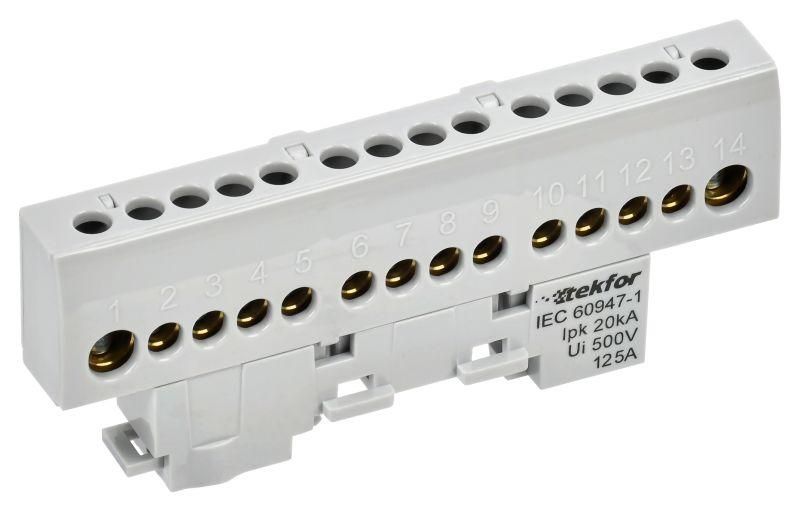

Шина L фаза изолированная на универсальном держателе 8х12-12-Ср от IEK (ИЭК), артикул tf-nn20-12-kl-k03, предназначена для надёжного распределения фазного напряжения в распределительных щитах и технологических системах. Шина обеспечивает механическую фиксацию и электроизоляцию при одновременном подключении до 12 проводников.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 8х12-12-Ср используется для создания централизованной точки подключения фазных проводников в электрических щитах. Подходит для установки в силовые, осветительные и автоматические распределительные устройства. Часто применяется в промышленных щитах, на производствах, в системах управления и на объектах ЖКХ. Может использоваться как в новых монтажах, так и при модернизации существующих сетей.

Технические характеристики

• Тип изделия: шина фазная с изоляцией
• Количество контактных точек: 12
• Номинальный ток: 125 А
• Рабочее сечение провода: до 25 мм2
• Материал контактов: латунь
• Прижимные винты: оцинкованная сталь
• Изоляция: негорючий пластик
• Форма держателя: универсальный, позволяет крепить на DIN-рейку
• Габариты держателя: 8×12 мм
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина L фаза изолированная на универсальном держателе 8х12-12-Ср устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные многожильные провода сечением до 25 мм2 - перед затяжкой они должны быть обжаты наконечниками-гильзами. Это предотвращает деформацию жил и снижает риск перегрева. Каждый контакт имеет зажим с винтом M6; момент затяжки не регламентирован производителем - рекомендуется использовать отвертку с ограничителем момента для избежания повреждения резьбы.

Безопасность и стандарты

Шина соответствует требованиям безопасности для оборудования внутри распределительных устройств. Материалы изоляции и контактов обеспечивают самозагасаемость при возгорании. Наличие изоляционного корпуса исключает случайное прикосновение к токоведущим частям при установленной шине. Производитель IEK (ИЭК) следует нормам ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных аппаратов и шинных систем.

Преимущества

• Универсальный держатель обеспечивает быстрый монтаж на любой тип DIN-рейки
• Высокая плотность контактов - 12 точек на единице площади
• Латунные контакты обеспечивают стабильную проводимость и долгий срок службы
• Негорючая изоляция снижает риск распространения пламени в случае аварии
• Цельнолитая конструкция минимизирует количество элементов и возможных точек отказа

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможно окисление и потеря контакта
• Запрещено использование вне диапазона температур –40…+50 C
• Не рассчитана на постоянное воздействие воды или химически активных сред - не имеет защиты IP выше IP20
• Подключение проводов большего сечения, чем 25 мм2, недопустимо - вызывает перегрев и деформацию зажима

Примеры использования

• Распределение фазы в этажных щитах многоквартирных домов
• Объединение выходов автоматических выключателей в промышленных пультах управления
• Центральная точка подключения питания для группы насосов или конвейеров
• Монтаж в щитах системы противопожарной сигнализации

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте только 25 мм2 и меньше
• Обязательно обжимайте многожильные медные провода гильзовыми наконечниками - даже если производитель не требует этого явно
• Не затягивайте винты слишком сильно - латунь мягкая, легко деформируется
• При групповой установке нескольких шин оставляйте минимальный зазор 10–15 мм между ними для теплоотвода
• Артикул tf-nn20-12-kl-k03 совпадает с сериями TEKFOR - замена аналогичными изделиями других брендов возможна только при совпадении всех параметров
