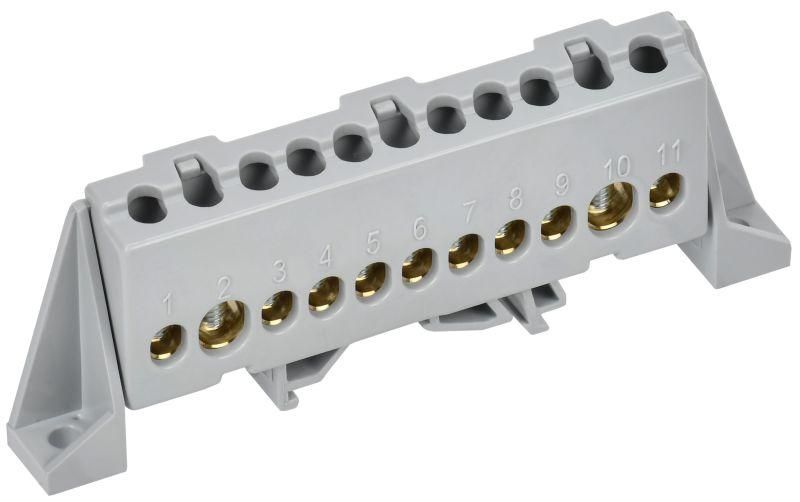

Шина L "фаза" в комб. изол. "Стойка" 8х12-11-Ср TEKFOR IEK TF-NN20-11-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-11-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах. Артикул tf-nn20-11-dp-k03 обеспечивает механическую устойчивость и безопасное подключение проводников благодаря встроенному изолятору, что делает её удобным решением для монтажа на DIN-рейке.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-11-Ср используется для создания цепей распределения фазного напряжения в электрических щитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Применяется там, где требуется надёжное и компактное соединение нескольких проводников одной фазы - например, в автоматических выключателях, УЗО, контактных аппаратах.

Технические характеристики

• Количество контактов: 11 - позволяет подключить до одиннадцати проводников;
• Номинальный ток: 125 А - рассчитана на длительную работу при нагрузке до этого значения;
• Диапазон сечений проводников: 25 мм2 - максимальное сечение, которое можно надёжно зажать; рекомендовано использовать провода сечением до 25 мм2;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и долговечность;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - защищает от случайного замыкания и соответствует требованиям пожарной безопасности;
• Крепление: на DIN-рейку типа 35 мм - совместима со стандартными рейками в щитах;
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, но без постоянного воздействия воды.

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-11-Ср легко монтируется на стандартную DIN-рейку. Для подключения используйте гильзы-наконечники при работе с медными многожильными проводами - это предотвращает перелом жил и снижает риск нагрева в месте контакта. Каждый контакт затягивается винтом из оцинкованной стали - момент затяжки должен быть достаточным для плотного контакта, но без перегрузки, чтобы не повредить резьбу. Максимальное сечение провода - 25 мм2; использование проводов большего сечения недопустимо.

Безопасность и стандарты

Конструкция шины соответствует общим требованиям к электроустановкам: изолятор выполнен из самозатухающего материала, исключающего распространение пламени. Номинальный ток 125 А и материал латуни обеспечивают термическую стабильность при нормальных условиях. Шина не имеет сертификации по ГОСТ Р МЭК 60947-7-1, однако применяется в соответствии с правилами ПУЭ и внутренними стандартами IEK (ИЭК) для комплектующих распределительных устройств.

Преимущества

• Комбинированный дизайн - изолятор и шина в одном корпусе, экономят место в щите;
• Стандартное крепление на DIN-рейку - ускоряет монтаж и упрощает сервис;
• Высокая прочность латунных контактов - устойчивы к деформации при многократных подключениях;
• Поддержка больших сечений (до 25 мм2) - подходящая для мощных потребителей;
• Надёжная изоляция - минимизирует риск пробоя между соседними контактами.

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, брызг или погружения - IP-защита не указана;
• Не рекомендуется для использования в агрессивных химических средах - необработанная поверхность латуни подвержена окислению;
• Нельзя подключать провода сечением больше 25 мм2 - возможен перегрев и потеря контакта;
• Не следует использовать в системах с частыми импульсными нагрузками выше 125 А - есть риск перегрева и выхода из строя.

Примеры использования

• Распределение фазы в этажных щитах многоквартирных домов;
• Объединение входных фазных проводов в промышленных пультах управления;
• Создание группового питания для группы автоматов в распределительном щите;
• Подключение фазных выводов от преобразователей частоты или ИБП.

Практические советы

• Перед монтажом проверьте, что все провода имеют качественные наконечники - особенно важны для многожильных медных проводов;
• Не затягивайте винты слишком сильно - это может повредить резьбу или треснуть изолятор;
• При использовании в сыром помещении регулярно осматривайте контакты на наличие окисления - при необходимости протирайте спиртом;
• Если нужна защита от пыли/влаги - устанавливайте шину внутри закрытого щита с классом защиты IP54 и выше;
• Артикул tf-nn20-11-dp-k03 совместим с другими изделиями серии TEKFOR - можно собирать унифицированные решения.
