Шина нулевая 8х12мм 125А 12 отверстий крепеж по краям латунь PROxima - sn0-125-12-k EKF

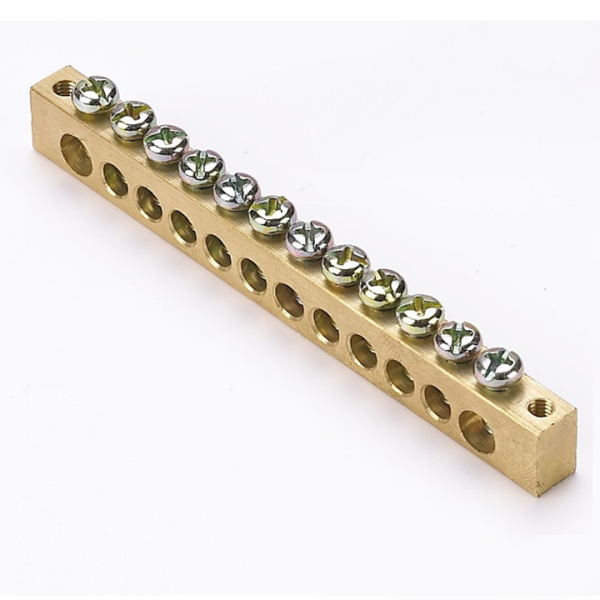

Шина PEN нулевая-заземляющая 8х12 мм 125 А 12 отверстий латунь крепеж по краям от EKF серии PROxima обеспечивает надёжное соединение нулевых и заземляющих проводников в распределительных устройствах. Продукт предназначен для промышленного использования, где важны прочность, долговечность и соответствие нормативным требованиям.

Назначение и область применения

Эта шина используется для объединения нулевых (N) и защитных заземляющих (PE) проводников в щитах и распределительных устройствах. Подходит для установки в комплектных распределительных устройствах (КРУ), ящиках автоматики и других системах, требующих централизованного подключения множества проводов. Область применения - промышленная автоматизация, энергообъекты, станционные и производственные помещения.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Размер поперечного сечения: 8×12 мм - оптимальная площадь для рассеивания тепла
• Количество точек подключения: 12 винтовых отверстий - позволяет подсоединить до 12 проводников
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с большинством стандартных жил
• Материал: латунь - высокая электропроводность и коррозионная стойкость
• Номинальное напряжение: 400 В - безопасна для сетей 380/220 В
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса
• Рабочая температура: от –40 до +105 C - работает в экстремальных условиях
• Способ монтажа: на шинопровод - фиксируется на DIN-рейке или специальной направляющей
• Количество полюсов: 1 - однополюсная шина для объединения N и PE
• Нормативный документ: IEC 60309-1(1999) - соответствует международному стандарту

Совместимость и монтаж

Шина PEN крепится на шинопроводе с помощью крепёжа по краям - это позволяет легко зафиксировать её на DIN-рейке или металлической платформе. Для монтажа используются стандартные винты M4–M5. Диаметр отверстий рассчитан под провода сечением до 16 мм2. Перед установкой проверьте, что шина плотно прилегает к поверхности, чтобы исключить нагрев в месте контакта. Не используйте силовые инструменты при затяжке - достаточно усилия рук с отвёрткой.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60309-1(1999), который регламентирует требования к контактным соединениям в электроустановках. Латунь как материал не содержит свинца и соответствует RoHS. Благодаря отсутствию степени защиты (IP00) шина должна использоваться только внутри закрытых щитов - открытый доступ к контактам запрещён.

Преимущества

• Высокая проводимость латуни снижает потери энергии и риск перегрева
• 12 отверстий позволяют объединить несколько цепей без использования перемычек
• Фиксация по краям обеспечивает устойчивую установку даже при вибрациях
• Цена ниже европейских аналогов на 10–50% без потери качества
• Подходит для серийного производства - рекомендована в проектном ассортименте

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги и случайного прикосновения
• Не подходит для подключения проводов более 16 мм2 - возможен перегрев и ослабление контакта
• Не предназначена для частого демонтажа - многократная затяжка винтов может повредить резьбу
• Запрещено использовать в средах с агрессивными химическими веществами - латунь чувствительна к кислотам

Примеры использования

• Объединение всех заземляющих проводов в промышленном щите станка
• Центральное подключение нулевых проводов от нескольких частей конвейерной системы
• Распределение PEN-проводника в распределительном пункте (РП) объекта
• Сборка шинопроводных систем в цехах с высокой плотностью оборудования

Практические советы

• Перед монтажом зачистите концы проводов до голого металла - оксиды снижают надёжность контакта
• Используйте одинаковый момент затяжки для всех винтов - равномерное давление предотвращает деформацию шины
• Проверяйте посадочный диаметр отверстий - он соответствует стандартным винтам M4/M5, но не подходит для крупных клемм
• При необходимости параллельного подключения нескольких шин - используйте перемычки того же материала (латунь)
• Для удобства обслуживания пометьте каждое отверстие этикеткой - особенно важно при смешанном подключении N и PE
