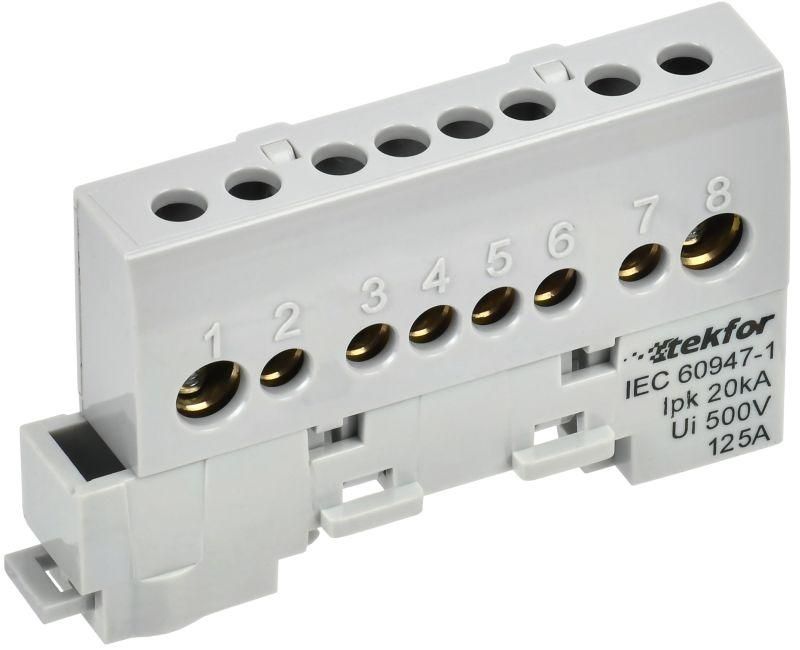

Шина L "фаза" изол. на универс. держ. 8х12-8-Ср TEKFOR IEK TF-NN20-08-KL-K03

Шина L фаза изолированная на универсальном держателе 8х12-8-Ср от IEK (ИЭК) - это надёжное решение для распределения фазного напряжения в электрощитах и технологических системах. Артикул tf-nn20-08-kl-k03 обеспечивает безопасное и удобное подключение до восьми проводников с помощью изолированной конструкции и универсального крепления.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 8х12-8-Ср используется для создания централизованной точки подключения фазных проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Часто применяется в щитах автоматики, на станках, конвейерах, в системах освещения и управления. Является комплектующим элементом для сборки щитового оборудования по стандартам ГОСТ и IEC.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Сечение токоведущей части: 25 мм2 - соответствует требованиям для токов до 125 А в нормальных условиях;
• Количество контактов: 8 - позволяет подключить восемь проводников одновременно;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - не требует дополнительной защиты, но может потребовать осторожности при монтаже в агрессивных средах;
• Материал изолятора: негорючий пластик - предотвращает распространение огня и защищает от случайного прикосновения;
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме мест с постоянным конденсатом.

Совместимость и монтаж

Шина L фаза изолированная на универсальном держателе 8х12-8-Ср совместима с DIN-рейкой типа TS35/7,5 и TS35/15, а также может крепиться прямо на вертикальную или горизонтальную поверхность с помощью встроенных отверстий. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и повреждение жил при затяжке винтов. Каждый контакт имеет зажимной винт из оцинкованной стали - устойчив к коррозии, но требует контрольной проверки момента затяжки.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности по защите от случайного прикосновения к токоведущим частям. Негорючий изоляционный корпус снижает риск возгорания при аварийных ситуациях. Материалы сертифицированы для работы в соответствии с международными стандартами IEC 60947-7-1 и российскими нормами для внутренних электромонтажных устройств.

Преимущества

• Закрытый корпус из негорючего пластика - минимизирует риск поражения током и возгорания;
• Универсальный держатель - позволяет монтировать шину как на DIN-рейку, так и на стену или платформу, что увеличивает гибкость проектирования;
• Сборно-разборная конструкция изолятора - упрощает замену или обслуживание без демонтажа всей системы;
• Высокая плотность контактов - экономит место в щите, особенно в компактных распределительных устройствах;
• Стандартные размеры - легко интегрируется в готовые решения от IEK (ИЭК) серии TEKFOR.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и повышенный нагрев;
• Не рекомендуется использовать в условиях постоянного воздействия воды, масел или агрессивных паров - материал изолятора не рассчитан на такие среды;
• Не следует применять вне указанного температурного диапазона - при температурах ниже –40 C или выше +50 C возможно изменение механических свойств пластика;
• Необходимо соблюдать момент затяжки винтов - переусилие может повредить резьбу или изоляцию.

Примеры использования

• Подключение фазных проводов от автоматических выключателей к групповым нагрузкам в этажном щите;
• Распределение питания по нескольким насосам или вентиляторам на производственной линии;
• Формирование фазного шинопровода в щитах управления станков с ЧПУ;
• Объединение нескольких однофазных цепей в одном модульном щите с ограниченным пространством.

Практические советы

• Перед монтажом всегда используйте наконечники-гильзы для многожильных медных проводов - это гарантирует долговечность контакта;
• Проверьте посадочный диаметр DIN-рейки перед установкой - шина совместима с типичными рейками 35 мм, но не с узкими или старыми моделями;
• При использовании на открытых площадках или в сырых помещениях дополнительно герметизируйте входы проводов;
• При сборке щита учитывайте свободное пространство вокруг шины - она должна иметь доступ для обслуживания и термического рассеивания;
• Артикул tf-nn20-08-kl-k03 - оптимальный выбор для проектов, где важны компактность, безопасность и совместимость с продукцией IEK (ИЭК) серии TEKFOR.
