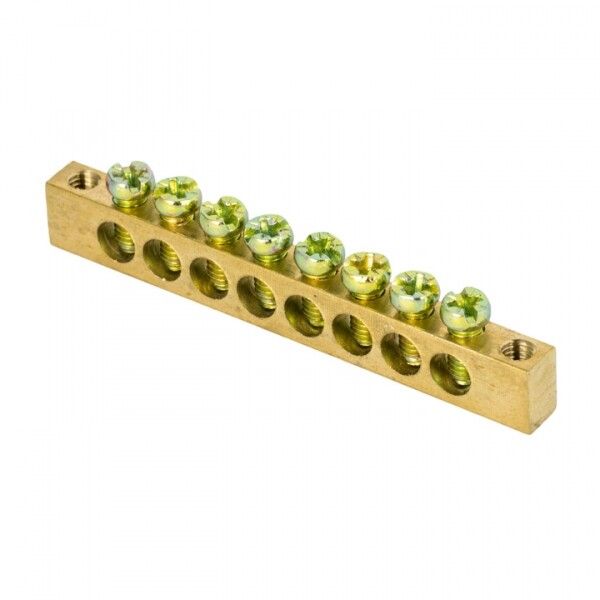

Шина нулевая 8х12мм 125А 8 отверстий крепеж по краям латунь PROxima - sn0-125-8-k EKF

Шина PEN нулевая 8х12 мм 125 А 8 отверстий латунь крепеж по краям от EKF серии PROxima - это надежная распределительная шина для коммутации нулевых и защитных проводников в щитовых устройствах промышленного и коммерческого назначения.

Назначение и область применения

Шина PEN используется для соединения нулевых проводников (N) и проводников защитного заземления (PE) в распределительных щитах. Применяется в системах TN-C-S и TN-S, где требуется единая точка подключения нескольких проводников. Подходит для установки в НКУ (нормируемых комплектных устройствах), силовых щитах, пультах управления, на шинопроводах. Часто встречается в промышленных объектах: цехах, насосных станциях, конвейерных линиях, энергообъектах.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на работу в сетях 380/220 В
• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Количество контактных отверстий: 8 - позволяет подключить до 8 проводников одновременно
• Диапазон сечений подключаемых проводов: 2,5–16 мм2 - совместима с большинством стандартных кабелей
• Габариты: 8×12 мм - компактный профиль для плотной укладки в щите
• Температурный диапазон: от –40 до +105 C - работает в условиях экстремальных температур
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри закрытого корпуса
• Тип подключения: винтовой - фиксация проводов болтом с гайкой
• Способ монтажа: на шинопровод - крепится через специальные кронштейны или направляющие
• Количество полюсов: 1 - одна шина выполняет функции N и PE

Совместимость и монтаж

Шина PEN 8х12 мм 125 А от EKF крепится на шинопроводе с помощью крепежа по краям - два отверстия для самонарезающих винтов или болтов. Для правильной установки необходимо использовать изолирующий опорный элемент (изолятор), так как шина не является изолированной. Монтаж допускается только в защищенных щитах. Диаметр отверстий рассчитан под винты M4–M5; рекомендуемый момент затяжки - 0,8–1,2 Нм. Перед подключением проверьте соответствие сечения провода диапазону 2,5–16 мм2 - использование проводов меньшего или большего сечения снижает надежность контакта.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309-1 (1999) - норматива для электроустановочных устройств с вилками и розетками, что гарантирует безопасность механических и электрических параметров. Хотя степень защиты IP00 не предполагает защиты от доступа к токоведущим частям, применение в закрытых щитах полностью исключает риск поражения током. Латунь не содержит свинца и соответствует RoHS.

Преимущества

• Высокая проводимость латуни - минимальные потери мощности и нагрев
• Крепление по краям - удобно для монтажа на DIN-рейках и шинопроводах
• Экономичность - стоимость ниже аналогов европейских брендов на 10–50%
• Совместимость с широким спектром кабелей - от 2,5 до 16 мм2
• Устойчивость к температурным колебаниям - надежна даже в холодных помещениях

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от прикосновения, пыли и влаги
• Не предназначен для подключения проводов менее 2,5 мм2 - возможен слабый контакт и перегрев
• Не подходит для переменного тока выше 125 А - превышение вызывает перегрев и деформацию
• Не следует использовать в средах с агрессивными химическими веществами - латунь может окисляться
• Требуется обязательная установка на изолятор - прямой монтаж на металлический корпус запрещён

Примеры использования

• Подключение нулевых жил от автоматических выключателей в этажном щите многоквартирного дома
• Объединение защитных проводников (PE) от оборудования на производственной линии
• Распределение PEN-проводника после входного автомата в щите ТП
• Формирование единой точки заземления в распределительном пункте насосной станции

Практические советы

• Перед монтажом зачистите концы проводов до голого металла - оксиды снижают качество контакта
• Затягивайте винты равномерно - перетягивание повредит резьбу, недотягивание вызовет нагрев
• Используйте медные наконечники (ПМ, ПМЛ) для проводов сечением более 10 мм2 - увеличивает срок службы
• Проверяйте наличие изолятора перед установкой - шина должна быть отделена от корпуса щита
• При замене старой шины - сохраняйте цветовую маркировку: синий для N, желто-зеленый для PE
• Для больших объектов используйте несколько шин параллельно - не перегружайте одну шину более чем 8 проводниками
