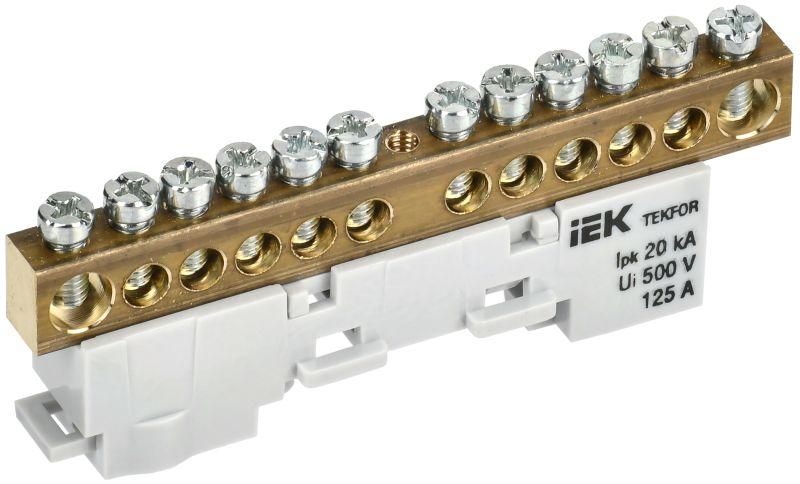

Шина нулевая N неизол. на универс. держ. 8х12-12-С TEKFOR IEK TF-NN20-12-DL-K07

Шина нулевая N неизолированная на универсальном держателе 8х12-12-С от IEK (ИЭК), артикул tf-nn20-12-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Выполнена из латуни, удерживается на изоляционной основе, обеспечивает безопасное подключение до 12 проводников.

Назначение и область применения

Шина нулевая N используется для объединения нескольких нулевых (N) или защитных (PE) проводников в одном месте. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Также применяется в автоматизированных линиях, станках, пультах управления - там, где требуется централизованное заземление или зануление.

Технические характеристики

• Количество контактов: 12 - позволяет подключить до двенадцати проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения при нормальных условиях
• Диапазон сечений: 25 мм2 - рассчитана на провода с площадью сечения до 25 квадратных миллиметров
• Материал контактной части: латунь - обеспечивает хорошую проводимость и долговечность
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах
• Изолятор: негорючий пластик - защищает от случайного замыкания и повышает пожарную безопасность
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю - совместима со всеми стандартными рейками 35 мм. Для подключения:

• Медные многожильные провода обязательно должны быть обжаты наконечниками-гильзами - без них возможен перегрев и ослабление контакта
• Зажимные винты затягиваются отверткой с плоским лезвием - не используйте силовые инструменты, чтобы не повредить резьбу
• Рекомендуемый момент затяжки: не более 0,5 Нм - избыточная сила может деформировать латунь
• Расстояние между контактами: 12 мм - позволяет удобно размещать провода без перекрестов

Безопасность и стандарты

Шина соответствует требованиям к качеству и безопасности, предъявляемым к комплектующим для электроустановок. Материалы изолятора и контактов проходят проверку на горючесть и термостойкость. Однако сама шина не сертифицирована по ГОСТ Р 50030.2, так как является элементом сборки, а не самостоятельным устройством. Устанавливается в соответствии с ПУЭ и правилами монтажа внутренних электросетей.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе
• Надёжный изолятор исключает риск пробоя между соседними контактами
• Универсальный крепёж упрощает монтаж в любых типах щитов
• Простая конструкция - легко обслуживать, осматривать и заменять
• Подходит для частого подключения/отключения - винты не теряют прочность после нескольких затяжек

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, брызг воды или прямого попадания жидкости - отсутствует защита IP
• Не рекомендуется использовать в агрессивных средах (например, химические производства) - необработанная латунь подвержена окислению
• Не допускается подключение алюминиевых проводов - материал контактов несовместим с алюминием, возможна гальванопара и разрушение соединения
• Максимальное сечение - 25 мм2; использование проводов большего диаметра невозможно

Примеры использования

• Объединение всех нулевых проводов от розеток в квартирном щите
• Распределение PE-проводов в промышленном щите станка
• Центральная точка заземления в системе питания серверной
• Функциональный элемент в пульте управления насосной станцией

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 25 мм2 может вызвать неравномерный нагрев
• После установки протестируйте каждый контакт тестером на отсутствие плохого контакта - особенно важно при высоких токах
• При использовании в холодных помещениях (ниже –20 C) перед затяжкой согрейте провода - латунь становится хрупкой при низких температурах
• Для длительной службы рекомендуется периодически (раз в год) контролировать затяжку винтов - они могут ослабнуть под действием вибраций
• Артикул tf-nn20-12-dl-k07 - это конкретная модель от IEK (ИЭК); аналоги других брендов могут отличаться по шагу контактов или форме держателя - не меняйте без проверки совместимости
