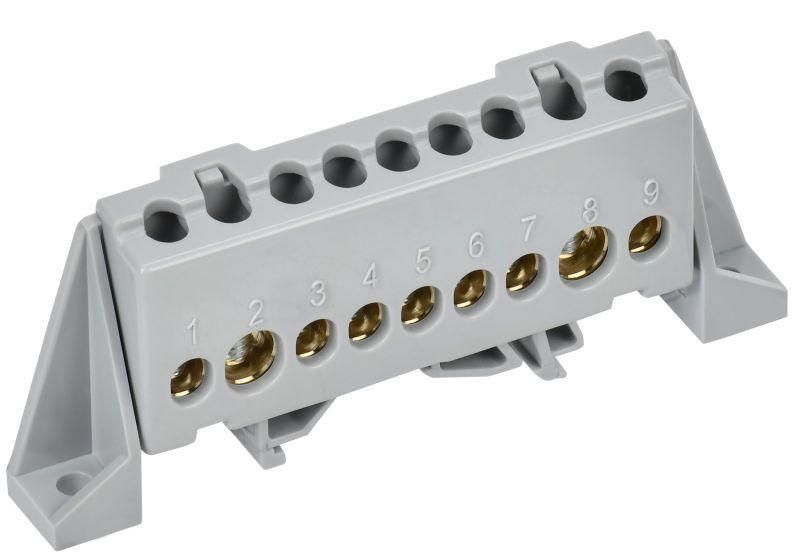

Шина L "фаза" в комб. изол. "Стойка" 8х12-9-Ср TEKFOR IEK TF-NN20-09-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-9-Ср от IEK (ИЭК), артикул tf-nn20-09-dp-k03, предназначена для надёжного распределения фазного напряжения в силовых щитах с использованием стандартной DIN-рейки. Комбинированный изолятор обеспечивает безопасную установку и удержание шины в корпусе.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-9-Ср используется для создания цепей распределения фазного напряжения в электрических щитах. Подходит для монтажа в распределительных устройствах жилых, промышленных и коммерческих объектов. Применяется как комплектующий элемент в технологическом оборудовании, где требуется надёжное и компактное соединение нескольких проводников на одной фазе.

Технические характеристики

• Тип изделия: Шина фазная с изолятором
• Количество контактных точек: 9
• Номинальный ток: 125 А
• Рабочее сечение провода: 25 мм2 (максимальное)
• Материал контактов: Латунь - обеспечивает высокую электропроводность и долговечность
• Тип поверхности: Необработанная - требует осторожности при монтаже, чтобы не повредить контактную плоскость
• Материал изолятора: Негорючий пластик - соответствует требованиям пожарной безопасности
• Фиксация: На DIN-рейку 35 мм
• Рабочая температура: От –40 C до +50 C
• Относительная влажность: До 90 % без конденсации

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-9-Ср совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается путём защёлкивания на рейку - никаких дополнительных креплений не требуется.

Для подключения:

• Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - без этого возможен перегрев и потеря контакта.
• Прижимные винты изготовлены из оцинкованной стали - затягивать следует усилием, достаточным для плотного контакта, но без перегрузки, чтобы не повредить резьбу.
• Расстояние между контактами рассчитано для удобного доступа инструментом - рекомендовано использовать отвертки с плоскими лезвиями подходящего размера.

Безопасность и стандарты

Изоляция выполнена из самозагасающего материала, что снижает риск распространения горения при аварии. Конструкция соответствует общепринятым требованиям к внутренней электромонтажной аппаратуре. Однако сертификация по ГОСТ/IEC явно не указана - перед применением в ответственных системах проверьте соответствие проектной документации.

Преимущества

• Удобная компактная форма - занимает минимум места на DIN-рейке.
• Высокая нагрузочная способность - 125 А позволяет обслуживать мощные потребители.
• Стандартная фиксация на DIN-рейке - совместима с большинством типовых щитов.
• Латунные контакты обеспечивают стабильный токопроводящий слой даже при длительной эксплуатации.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - материал контактов несовместим с оксидацией алюминия.
• Не имеет защиты от внешнего воздействия (IP-класс не указан) - применяется только внутри закрытых щитов.
• Необработанная поверхность контактов требует бережного обращения - царапины и грязь могут увеличить переходное сопротивление.
• Подходит только для проводов до 25 мм2 - использование больших сечений недопустимо.

Примеры использования

• Распределение фазы в этажных щитах многоквартирных домов.
• Объединение выходов автоматических выключателей в промышленных пультах управления.
• Сборка силовых щитов для насосных станций, конвейеров и оборудования с несколькими двигателями на одну фазу.

Практические советы

• Перед установкой протрите контактные площадки сухой тряпкой - удалите пыль и следы масла.
• Проверяйте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - деформацию латуни.
• Если шина используется в условиях повышенной влажности, дополнительно контролируйте состояние контактов каждые 6–12 месяцев.
• Артикул tf-nn20-09-dp-k03 - это конкретная модель серии TEKFOR от IEK; аналогичные шины других брендов могут отличаться по габаритам и шагу контактов - не заменяйте без проверки совместимости.
