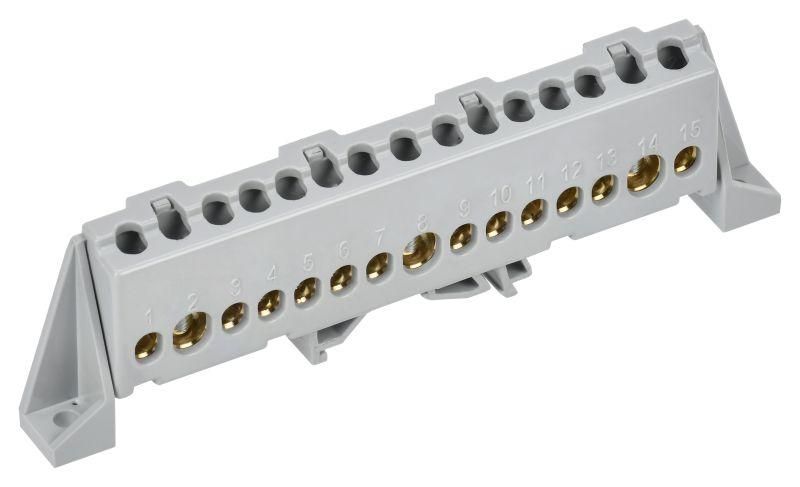

Шина L "фаза" в комб. изол. "Стойка" 8х12-17-Ср TEKFOR IEK TF-NN20-17-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-17-Ср от IEK (ИЭК) - это надёжный распределительный элемент для фазного проводника, установленный на DIN-рейке. Артикул tf-nn20-17-dp-k03 предназначен для компактной и безопасной организации электропитания в щитовых сборках и промышленном оборудовании.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-17-Ср используется для распределения фазного напряжения между несколькими потребителями внутри электрического щита. Подходит для установки в силовые, осветительные и автоматические щиты, где требуется надёжное и компактное соединение нескольких проводников. Часто применяется в системах управления станками, конвейерами, насосными группами и других промышленных объектах.

Технические характеристики

• Количество контактов: 17 - позволяет подключить до 17 проводников одним устройством;
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева;
• Диапазон сечений: 25 мм2 - оптимально для проводов сечением до 25 квадратных миллиметров;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Тип поверхности: необработанная - требует осторожного обращения при монтаже, чтобы не повредить контактную плоскость;
• Изолятор: негорючий пластик - защищает от случайного замыкания и соответствует требованиям пожарной безопасности;
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-17-Ср устанавливается на стандартную DIN-рейку типа TS35. Крепление осуществляется защёлкой - достаточно плотно придавить изделие к рейке до характерного щелчка. Для подключения используются прижимные винты из оцинкованной стали. Медные многожильные провода перед подключением **обязательно** должны быть обжаты наконечниками-гильзами - иначе возможен перегрев и потеря контакта. Диаметр отверстия под винт рассчитан под стандартные наконечники, совместимые с сечением до 25 мм2.

Безопасность и стандарты

Конструкция шины соответствует требованиям к электроустановкам в условиях нормальной эксплуатации. Негорючий материал изолятора снижает риск возгорания при аварийных режимах. Шина не имеет защиты от брызг или погружения - IP-класс не указан, поэтому не рекомендуется использовать в открытых или влажных зонах без дополнительной защиты корпуса.

Преимущества

• Удобство монтажа: одна шина заменяет несколько одиночных клемм, экономит место в щите;
• Высокая надёжность контакта благодаря латунным контактам и качественным прижимным винтам;
• Стандартный форм-фактор - совместима с любыми DIN-щитами и комплектующими IEK (ИЭК);
• Подходит для частого обслуживания - винты легко доступны и не требуют специальных инструментов.

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами - только для меди;
• Не имеет степени защиты IP - нельзя устанавливать вне закрытых щитов или в местах с высокой запылённостью/влажностью без дополнительной герметизации;
• Не подходит для токов выше 125 А - превышение может вызвать перегрев и деформацию контактов;
• Необработанная поверхность требует бережного обращения - царапины и загрязнения могут увеличить переходное сопротивление.

Примеры использования

• Распределение фазы в этажном щите жилого дома - подключение автоматов освещения и розеток;
• Фазный распределитель в пульте управления станком с несколькими двигателями;
• Объединение выходов УЗО или дифференциальных автоматов в одном месте;
• Сборка временных электрощитов на стройплощадках с использованием стандартных модулей IEK (ИЭК).

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящее сечение - не более 25 мм2; используйте гильзы даже для одножильных проводов, если они мягкие или тонкие;
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или сломать изолятор;
• После монтажа проверьте контакт - легкий нагрев при работе указывает на плохой контакт;
• Артикул tf-nn20-17-dp-k03 совпадает с сериями TEKFOR - можно сочетать с другими элементами этой линейки для единообразной сборки;
• Храните шину в сухом месте - необработанная латунь может потемнеть при длительном контакте с влагой, хотя это не влияет на работоспособность.
