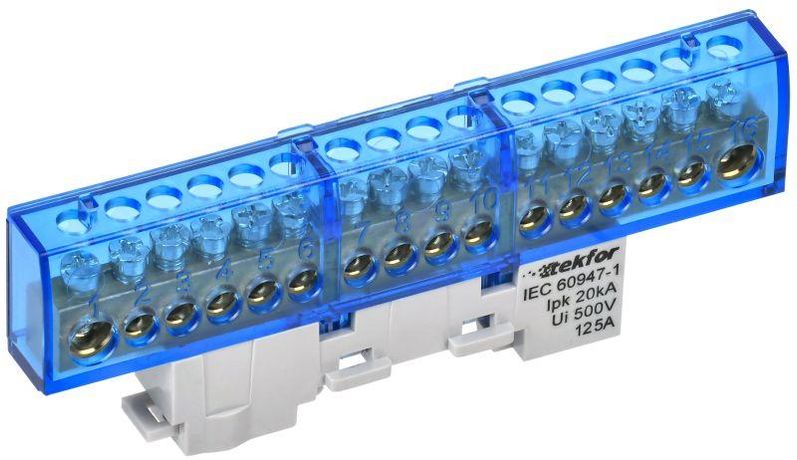

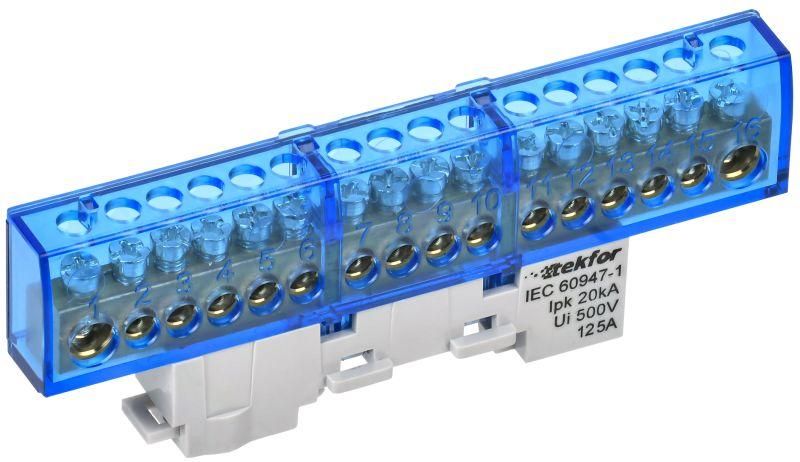

Шина нулевая N неизол. на универс. держ. 8х12-16-С TEKFOR IEK TF-NN20-16-DL-K07

Шина нулевая N неизолированная на универсальном держателе 8х12-16-С от IEK (ИЭК), артикул tf-nn20-16-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Шина обеспечивает механическую устойчивость и электрический контакт при высокой нагрузке благодаря латунным контактам и прочному изоляционному основанию.

Назначение и область применения

Шина нулевая N используется для объединения нескольких нулевых проводников в одном месте - например, в распределительных щитах жилых домов, промышленных объектах или автоматизированных линиях. Подходит для подключения защитного заземления (PE) и рабочего нуля (N). Устанавливается внутри щитов, на DIN-рейке, и применяется там, где требуется централизованное соединение множества проводов без использования клеммных колодок.

Технические характеристики

• Количество контактов: 16 - позволяет подключить до 16 проводов одновременно
• Номинальный ток: 125 А - выдерживает постоянную нагрузку до этого значения
• Диапазон сечений проводов: 25 мм2 - максимальное сечение, которое можно подключить
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах
• Изолятор: негорючий пластик - защищает от случайного замыкания и повышает безопасность
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина нулевая N 8х12-16-С крепится на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Каждый контакт оснащён винтом с плоской головкой, доступным для отвертки. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ), чтобы предотвратить перелом жил и плохой контакт. Не допускается подключение алюминиевых проводов - материал контактов совместим только с медью.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутреннего использования в электроустановках. Материалы изолятора и корпуса не поддерживают горение, что снижает риск возгорания при перегрузке. Отсутствие внешней изоляции делает шину подходящей только для помещений с контролируемой средой - не рекомендуется применять в открытых щитах, на улице или во влажных помещениях без защиты.

Преимущества

• Высокая пропускная способность - 125 А позволяют использовать шину даже в мощных распределительных щитах
• Универсальный крепёж - легко монтируется на любые DIN-рейки
• Чёткая маркировка контактов - удобно при обслуживании и диагностике
• Простота подключения - каждый винт доступен, не требует специальных инструментов
• Стандартная серия TEKFOR - совместима с другими элементами от IEK, упрощает комплектацию щита

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, возможна коррозия при повышенной влажности
• Запрещено использование с алюминиевыми проводами - риск ослабления контакта и нагрева
• Не изолирована - нельзя устанавливать рядом с фазными шинами без соблюдения минимальных зазоров
• Не рассчитана на частые подключения/отключения - винты не предназначены для многократного демонтажа

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных заземлителей в щитовой комнате производственного цеха
• Распределение нуля в системах управления станками, конвейерами, насосами
• Формирование общей нулевой точки в распределительных пунктах (РП) и силовых щитах

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышают 25 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить латунный контакт
• Используйте наконечники-гильзы для всех многожильных проводов - это исключит “вылет” жил при затяжке
• При групповом монтаже нескольких шин оставляйте между ними зазор минимум 10–15 мм для теплоотвода
• Проверяйте состояние контактов каждые 1–2 года - особенно в условиях повышенной влажности или запылённости
• Артикул tf-nn20-16-dl-k07 - это точный номер для заказа запасных шин; сохраняйте его при ремонте или модернизации щита
