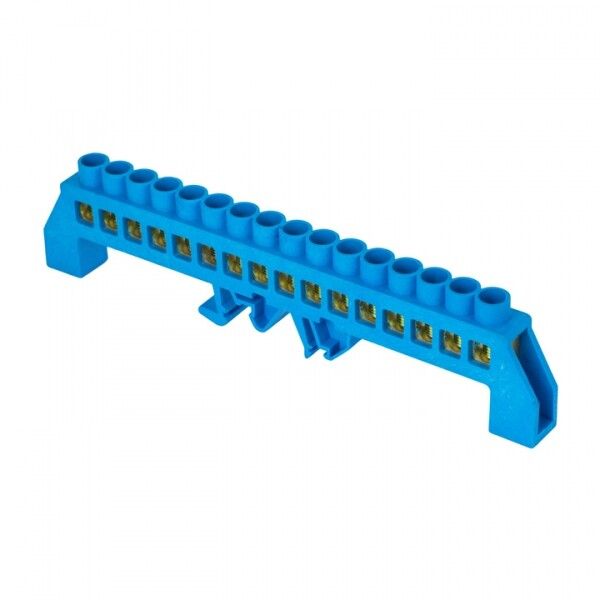

Шина нулевая N 8х12 16 отверстий синий нейлоновый корпус комбинированный латунь PROxima EKF sn0-125-16-dn

Шина нулевая EKF PROxima sn0-125-16-dn — это надёжный элемент для распределения нулевого провода (N) в щитах автоматики и силового оборудования. Латунная контактная группа и нейлоновый корпус обеспечивают долговечность даже в условиях промышленного использования.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-16-dn используется для соединения нулевых проводников в электрических щитах. Применяется в комплектных устройствах (НКУ), распределительных щитах, системах автоматизации и промышленном оборудовании. Подходит для сборки щитов в цехах, на объектах ЖКХ, энергетике и других местах с высокой нагрузкой.

Технические характеристики

• Габариты: 8×12 мм — компактный профиль для плотной укладки в щите
• Количество отверстий: 16 — возможность подключения до 16 проводников
• Номинальное напряжение: 400 В — безопасная работа в трёхфазных сетях
• Номинальный ток: 125 А — выдерживает значительную нагрузку
• Диапазон сечений проводов: 2,5–16 мм² — совместима с большинством стандартных жил
• Тип подключения: винтовой — надёжный и проверенный способ фixации
• Способ монтажа: на DIN-рейку — быстрая установка в стандартные щиты
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от воды и пыли
• Материал контактов: латунь с оцинкованным покрытием — устойчивость к окислению
• Корпус: синий нейлон — легкий, ударопрочный, не поддерживает горение
• Рабочая температура: от –40 °C до +105 °C — работает в суровых климатических условиях

Совместимость и монтаж

Шина легко крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать её двумя фиксаторами — никаких дополнительных крепёжных элементов не требуется. Учитывайте габариты: шина занимает мало места, что удобно при компактной сборке щита. Каждый винт рассчитан на один проводник; не рекомендуется затягивать более одного провода в одно отверстие. Диаметр отверстия соответствует сечениям 2,5–16 мм² — провода должны свободно входить без принудительного вдавливания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок. Материал корпуса — самозагасающий пластик, не поддерживающий горение. Оцинкованная латунь снижает риск коррозии и обеспечивает стабильный контакт. Винты имеют округлую форму основания — предотвращают перерезание жилы при затяжке. Работает в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Оцинкованное покрытие контактов — позволяет подключать как медные, так и алюминиевые проводники без риска гальванической коррозии
• Высокая механическая прочность — корпус выдерживает удары и вибрацию
• Чёткая цветовая маркировка — синий корпус сразу указывает на нулевую шину (N), отличая её от PE-шин
• Произведено по рекомендованному ассортименту — гарантирует соответствие стандартам EKF PROxima

Ограничения применения

Не предназначен для открытого монтажа вне щита — степень защиты IP20 не защищает от влаги, пыли и внешних воздействий. Не используйте в помещениях с повышенной влажностью, на улице или в средах с агрессивными химическими испарениями. Не применяйте для подключения проводов сечением менее 2,5 мм² или более 16 мм² — возможен перегрев или плохой контакт.

Примеры использования

• Щиты управления насосными станциями
• Распределительные щиты на заводах и складах
• Автоматические системы освещения и вентиляции
• Электроустановки в холодильных камерах и производственных зонах с экстремальной температурой

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в допустимом диапазоне — 2,5–16 мм²
• Затягивайте винты равномерно, без усилия — переусилие повредит контактную группу
• При использовании алюминиевых проводов — обязательно примените антиоксидантную пасту
• Для больших щитов можно использовать несколько шин параллельно — они совместимы по форме и креплению
• Обязательно пометьте каждую шину этикеткой — особенно если в щите есть несколько N и PE шин
