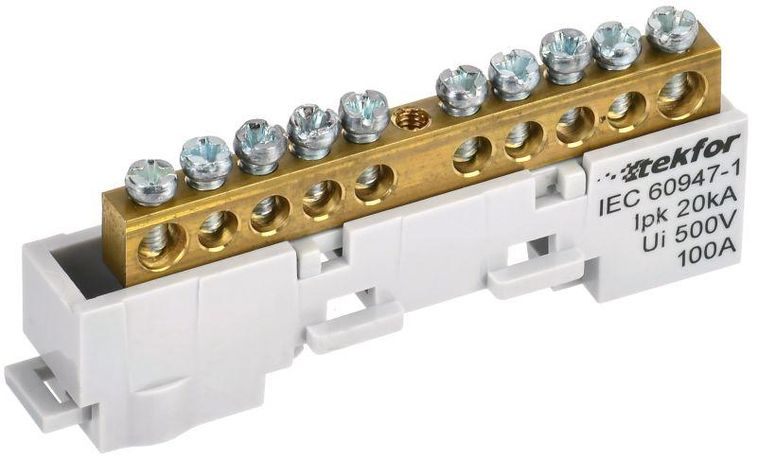

Шина L "фаза" неизол. на универс. держ. 6х9-10-Ср TEKFOR IEK TF-NN10-10-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-10-Ср IEK - это надёжный элемент для распределения фазного тока в силовых щитах и технологических установках. Разработана компанией IEK, артикул tf-nn10-10-dl-k03, обеспечивает устойчивое соединение до десяти проводников сечением 16 мм2 при токе до 100 А.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 6x9-10-Ср IEK используется для создания цепей фазного напряжения в распределительных щитах, автоматических выключателях, УЗО и другом коммутационном оборудовании. Подходит для монтажа в промышленных, жилых и коммерческих объектах. Применяется там, где требуется надёжное и компактное распределение фазного потенциала между несколькими устройствами.

Технические характеристики

• Тип изделия: шина фазная, неизолированная
• Количество контактных точек: 10
• Рабочий ток: 100 А
• Поддерживаемое сечение провода: 16 мм2
• Материал контактов: латунь
• Прижимные винты: оцинкованная сталь
• Изолятор: негорючий пластик
• Температурный диапазон: от –40 C до +50 C
• Максимальная влажность: 90 % (без конденсации)

Совместимость и монтаж

Шина L фаза неизолированная на универсальном держателе 6x9-10-Ср IEK крепится на DIN-рейку шириной 35 мм. Для подключения используются медные одножильные или многожильные провода сечением 16 мм2. Многожильные провода перед монтажом обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Диаметр отверстия под винт соответствует стандартным зажимам, совместимым с инструментом 5,5 мм.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Негорючий изолятор обеспечивает пожаробезопасность при перегрузках. Шина не имеет собственной сертификации по ГОСТ/IEC, однако изготовлена в соответствии с техническими регламентами, применяемыми в рамках серии TEKFOR от IEK.

Преимущества

• Высокая теплопроводность латуни позволяет эффективно рассеивать тепло при работе на максимальном токе
• Универсальный держатель обеспечивает быстрый и прочный монтаж на DIN-рейке
• 10 контактов позволяют отказаться от перемычек и уменьшить количество соединений
• Стандартные габариты обеспечивают совместимость с большинством типовых щитов

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна коррозия и плохой контакт
• Не изолирована по всей длине - требует защиты от случайного прикосновения в открытых щитах
• Не рекомендуется использовать в условиях постоянной влажности выше 90 % или при наличии конденсата
• Максимальное сечение - 16 мм2; провода большего сечения не войдут в зажим

Примеры использования

• Распределение фазы от входного автомата к групповым автоматическим выключателям в этажном щите
• Объединение выходов УЗО в распределительном щите квартиры
• Фазное подключение оборудования на производстве: насосы, конвейеры, панели управления
• Альтернатива перемычкам в щитах с высокой плотностью монтажа

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковое сечение - смешивание сечений может вызвать перегрев
• При затяжке винтов используйте крутящий момент не более 1,8–2,2 Нм - переусилие повредит резьбу
• Для долговечности контактов периодически осматривайте места соединений на предмет нагрева или окисления
• Если шина монтируется в открытом щите, предусмотрите барьеры или крышку для исключения доступа к токоведущим частям
• Артикул tf-nn10-10-dl-k03 совпадает с другими изделиями серии TEKFOR - можно заменить аналогичными моделями при необходимости
