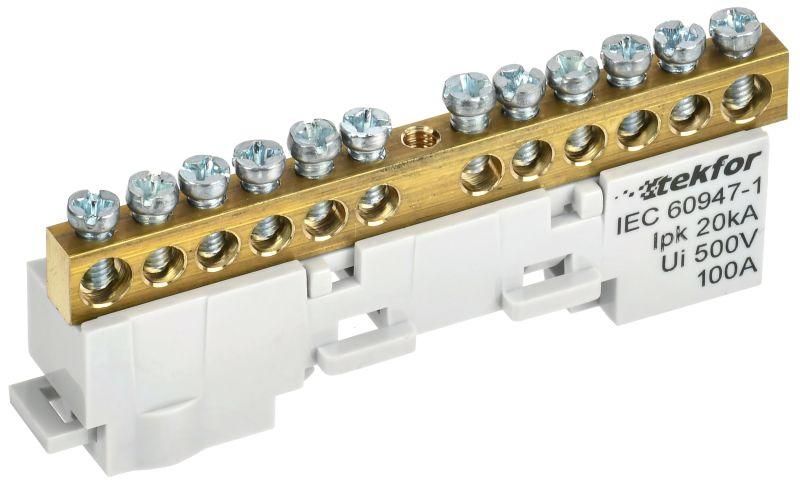

Шина L "фаза" неизол. на универс. держ. 6х9-12-Ср TEKFOR IEK TF-NN10-12-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-12-Ср IEK - это компактный элемент для распределения фазного напряжения в электрощитах и технологических установках. Артикул tf-nn10-12-dl-k03 относится к серии TEKFOR бренда IEK и предназначен для надёжного подключения одножильных и многожильных проводников без изоляции контактной части.

Назначение и область применения

Шина используется для создания цепей распределения фазного тока в распределительных щитах, автоматических выключателях, контакторах и другом коммутационном оборудовании. Подходит для монтажа в промышленных, жилых и коммерческих объектах. Универсальный держатель позволяет закрепить шину на DIN-рейке или другой поверхности, что ускоряет сборку щита.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Прижимные винты: оцинкованная сталь - защищены от коррозии
• Изолятор: негорючий пластик - повышает безопасность при перегрузках
• Габариты: 6×9–12 мм - соответствует стандартным размерам для монтажа на DIN-рейке
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина совместима с DIN-рейкой типа TS35. Крепление осуществляется через универсальный держатель - достаточно защёлкнуть её на рейке. Для подключения:

• Медные одножильные провода - можно зажимать прямо в клеммы
• Медные многожильные провода - обязательно использовать наконечники-гильзы (например, НШВИ); без них возможен разрыв контакта при нагрузке
• Сечение проводов: рекомендовано до 16 мм2 - проверьте соответствие винтовому зажиму

Не допускается использование с алюминиевыми проводами - материал контактов не рассчитан на химическую совместимость.

Безопасность и стандарты

Изолятор выполнен из самозатухающего материала, соответствующего требованиям пожарной безопасности. Шина не имеет специальной защиты IP, поэтому применяется только внутри закрытых щитов. Эксплуатация вне герметичных корпусов запрещена.

Преимущества

• Универсальный держатель - легко монтировать и демонтировать без инструментов
• Латунные контакты - долговечность и стабильное сопротивление даже при частых подключениях
• Негорючий изолятор - снижает риск возгорания при аварийных режимах
• Стандартные габариты - совместима с большинством серийных щитов IEK и других производителей

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от пыли и влаги
• Запрещено применять в условиях постоянного воздействия воды, масел, агрессивных паров
• Не подходит для высокочастотных или импульсных нагрузок - только для переменного тока 50/60 Гц
• Максимальный ток не указан производителем - используйте в рамках нормативных значений для проводников того же сечения

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в квартирном щите
• Подключение входной фазы к группе контакторов на производственной линии
• Объединение выходов терморегуляторов в системе отопления
• Фазный шинный модуль в щитах управления насосными станциями

Практические советы

• Перед монтажом проверьте, чтобы все провода были правильно подготовлены - особенно многожильные, требуют обжима
• Не затягивайте винты слишком сильно - это может повредить латунную клемму
• При использовании нескольких шин в одном щите соблюдайте минимальный интервал между фазами - исключите риск дугового замыкания
• Артикул tf-nn10-12-dl-k03 - это одна из базовых моделей серии TEKFOR; для больших токов рассмотрите аналоги с увеличенным сечением
• Храните в сухом месте - даже негорючий изолятор может деформироваться при длительном воздействии влаги
