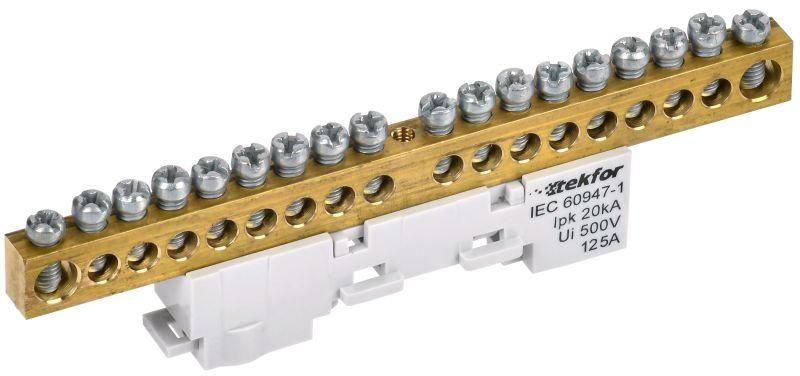

Шина L "фаза" неизол. на универс. держ. 8х12-18-Ср TEKFOR IEK TF-NN20-18-DL-K03

Шина L фаза неизолированная на универсальном держателе 8x12-18-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических панелях. Артикул tf-nn20-18-dl-k03 обеспечивает жёсткое механическое крепление и электрический контакт для множества проводников без изоляции, что упрощает сборку и обслуживание.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-18-Ср используется для создания централизованной точки подключения фазных проводников в электрических щитах. Подходит для установки в распределительных устройствах низкого напряжения, автоматических выключателях, частотных преобразователях и другом промышленном оборудовании. Применяется там, где требуется надёжное и компактное распределение тока между несколькими потребителями.

Технические характеристики

• Тип изделия: шина L фаза, неизолированная
• Количество контактов: 18
• Номинальный ток: 125 А
• Диапазон сечений проводников: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю. Для подключения используются медные одножильные или многожильные провода сечением до 25 мм2. Многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Каждый контакт зажимается одним винтом; момент затяжки не регулируется - достаточно плотного, но без усилия, чтобы не повредить резьбу. Установка возможна в вертикальном и горизонтальном положении.

Безопасность и стандарты

Шина соответствует требованиям к материалам для электроустановок: латунь обеспечивает хорошую проводимость и долговечность, негорючий изолятор исключает распространение пламени. Оцинкованные винты защищены от коррозии. Нормы эксплуатации соответствуют ГОСТ Р 50030.2 и IEC 60947-7-1. Открытые контакты требуют защиты от случайного прикосновения - рекомендуется использовать крышку или корпус щита.

Преимущества

• Высокая теплостойкость латунной шины позволяет работать при максимальном токе 125 А без перегрева
• Универсальный держатель совместим с большинством типов DIN-реек
• 18 точек подключения позволяют заменить несколько перемычек, уменьшая количество соединений и риск отказа
• Негорючий изолятор повышает безопасность при аварийных ситуациях
• Простая конструкция снижает время монтажа и упрощает диагностику

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, масел или химически активных паров
• Не допускается использование с алюминиевыми проводами - только медными
• Не имеет собственной IP-защиты; требует установки внутри закрытого щита
• Не рассчитана на частые отключения/подключения - контакты не предназначены для оперативного коммутирования
• Сечение свыше 25 мм2 не допускается - это вызывает перегрев и деформацию контактов

Примеры использования

• Подключение фазных выходов нескольких автоматических выключателей в этажном щите
• Распределение питания на группы освещения в промышленном помещении
• Объединение входов частотных преобразователей в системе управления конвейером
• Фазный вывод в пульте управления станком с ЧПУ

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 мм2 и 25 мм2 в одной шине недопустимо
• Используйте только гильзы с подходящим диаметром для 25 мм2 - чаще всего это 6–8 мм
• После монтажа проверьте затяжку всех винтов - слабый контакт вызывает нагрев и окисление
• При использовании в холодных помещениях (ниже –20 C) убедитесь, что изоляция не треснула при установке
• Артикул tf-nn20-18-dl-k03 - это именно шина L фаза неизолированная на универсальном держателе 8x12-18-Ср от IEK (ИЭК); не путайте с аналогичными моделями других серий
