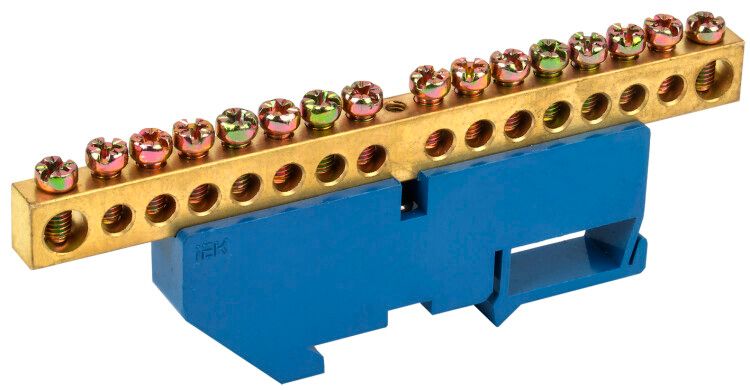

Шина нулевая на DIN-изол. ШНИ-8х12-16-Д-С IEK YNN10-812-16D-K07

Шина нулевая на DIN-изоляторах ШНИ-8х12-16-Д-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает высокую плотность подключения при сохранении безопасности и долговечности — идеально подходит для промышленных и коммерческих объектов.

Назначение и область применения

Шина нулевая на DIN-изоляторах ШНИ-8х12-16-Д-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется там, где требуется одновременное подключение множества проводов — например, в автоматических выключателях, УЗО, дифференциальных автоматах. Подходит для установки в жилых, офисных, производственных и индустриальных щитах.

Технические характеристики

• Количество контактов: 16 — позволяет подключить до 16 проводов без перегрузки
• Номинальный ток: 125 А — рассчитана на работу с нагрузками до этого значения
• Напряжение: 380 В — совместима с трёхфазными сетями переменного тока
• Материал: латунь — обеспечивает хорошую проводимость и устойчивость к коррозии
• Диапазон сечений проводов: до 25 мм² — поддерживает медные провода указанной площади
• Диапазон рабочих температур: от -40 до +50 °C — работает в суровых условиях, включая холодные помещения и нагреваемые зоны
• Срок службы: 15 лет — длительная эксплуатация без потери характеристик
• Цвет: синий — соответствует цветовой маркировке N-проводника (по ГОСТ)
• Способ монтажа: на DIN-рейку 35 мм — стандартная фиксация для современных щитов

Совместимость и монтаж

Шина нулевая на DIN-изоляторах ШНИ-8х12-16-Д-С крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку — никаких болтов или сверления не требуется. При использовании медных многожильных проводов обязательно применение наконечников-гильз — это предотвращает ослабление контакта и повреждение жил при затяжке. Изоляция между контактами выполнена так, что даже при плотном расположении проводов исключается риск замыкания.

Безопасность и стандарты

Шина ШНИ-8х12-16-Д-С изготовлена в соответствии с требованиями к электрооборудованию для распределительных устройств. Материал — латунь — обеспечивает стабильный контакт и термическую устойчивость. Цветовое исполнение (синий) соответствует нормам маркировки нулевого проводника. Отсутствие специальной отделки поверхности не влияет на безопасность — латунь сама по себе устойчива к окислению в типичных условиях эксплуатации.

Преимущества

• Высокая плотность подключения — 16 точек на компактной шине экономят место в щите
• Удобный монтаж на DIN-рейку — не требует дополнительных креплений
• Стандартный цвет (синий) — сразу видна функциональная принадлежность
• Долгий срок службы — 15 лет работы без обслуживания
• Поддержка больших сечений — до 25 мм² — подходит для мощных потребителей

Ограничения применения

Шина ШНИ-8х12-16-Д-С не предназначена для подключения алюминиевых проводов — материал контактов и конструкция оптимизированы под медь. Также не следует использовать её вне диапазона температур (-40…+50 °C): при более низких температурах возможна хрупкость изоляционных элементов, при более высоких — снижение механической прочности. Нельзя применять в средах с постоянным воздействием агрессивных паров, кислот или масел — отсутствует специальная защитная покраска или герметизация.

Примеры использования

• Объединение всех нулевых проводов от автоматов в этажном щите многоквартирного дома
• Сборка PE-шин в промышленном щите станков с частотными преобразователями
• Подключение защитных проводников в щитах систем освещения торгового центра
• Формирование нулевой шины в распределительных пунктах (РП) на производстве

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤25 мм² — иначе они не войдут в клеммы
• Обязательно используйте наконечники-гильзы для многожильных проводов — это гарантирует надёжный контакт и продлит срок службы
• Не перегружайте шину: хотя она рассчитана на 125 А, суммарный ток всех подключённых проводов не должен превышать этот порог
• При установке в щит с ограниченным пространством учтите габариты шины — она занимает место на DIN-рейке, как минимум, равное количеству контактов
• Шина ШНИ-8х12-16-Д-С от IEK совместима с большинством модульных устройств других производителей — можно смело сочетать с ABB, Schneider, Legrand и другими
