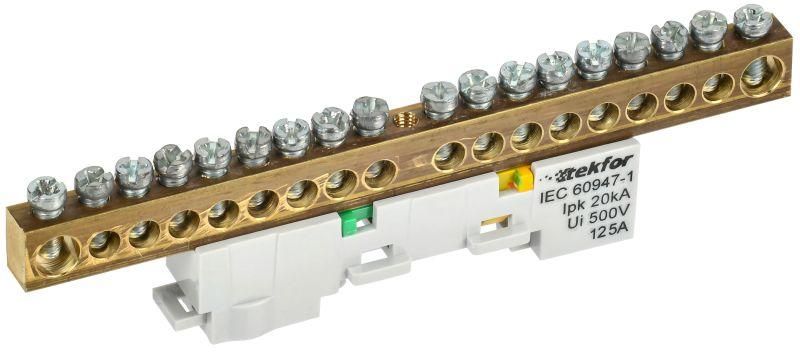

Шина PE "земля" неизол на универс. держ. 8х12-18-Ж TEKFOR IEK TF-NN20-18-DL-K05

Шина PE земля неизолированная на универсальном держателе 8x12-18-Ж от IEK (ИЭК), артикул tf-nn20-18-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает устойчивый контакт при высоких нагрузках, а универсальный держатель упрощает установку.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 8x12-18-Ж используется для создания единой системы заземления в электрических щитах. Каждый из 18 контактов позволяет подключить один защитный проводник - например, жилу PE от оборудования, автоматических выключателей или УЗО. Подходит для монтажа в силовых щитах, панелях управления, станционных комплексах и других местах, где требуется массовое заземление.

Технические характеристики

• Тип изделия: шина PE (защитное заземление)
• Количество контактов: 18
• Номинальный ток: 125 А
• Диапазон сечений проводов: до 25 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 8x12-18-Ж крепится на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы с моментом затяжки, соответствующим нормам ГОСТ. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - это исключает перелом жил и снижение качества контакта. Диаметр отверстия под винт рассчитан под стандартные наконечники типа НШВИ-25.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок до 1000 В. Использование негорючего изолятора и латунной контактной группы обеспечивает устойчивость к перегреву и возгоранию. Производитель IEK (ИЭК) соблюдает сертификацию по системе ГОСТ Р и ISO 9001. Шина не имеет специальной защиты IP, поэтому применяется только внутри закрытых щитов.

Преимущества

• Высокая проводимость благодаря латунному корпусу - минимизация потерь и нагрева
• Универсальный держатель - совместим с любой DIN-рейкой, легко фиксируется и демонтируется
• 18 точек подключения - оптимально для крупных щитов с множеством устройств
• Стандартные размеры - не требуют доработки при замене аналогичных решений
• Цельнолитая конструкция - исключает риск отсоединения контактов при вибрации

Ограничения применения

• Не предназначен для внешней установки - отсутствует защита от пыли и влаги (IP00)
• Не рекомендуется для агрессивных сред (высокая влажность с конденсацией, химические пары)
• Подключение алюминиевых проводов запрещено - возможна коррозия и потеря контакта
• Не допускается использование без наконечников для многожильных медных проводов
• Максимальное сечение - 25 мм2; большие провода не войдут в зажим

Примеры использования

• Щиты освещения в офисных зданиях - заземление всех светильников и розеток
• Производственные линии - подключение корпусов станков, конвейеров, приводов
• Аварийные генераторы - единая точка заземления всей системы
• Частные дома - распределение PE-проводника от главного заземляющего контура

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящую площадь сечения - не более 25 мм2
• Обязательно используйте наконечники НШВИ или НШВ для многожильных проводов - даже если они кажутся “плотными”
• Затягивайте винты равномерно, без усилия - переусилие повредит резьбу в латуни
• При групповой замене шин - выбирайте модели с одинаковым шагом между контактами для удобства прокладки перемычек
• Проверяйте целостность изолятора перед установкой - трещины или деформация недопустимы
• Шина IEK (ИЭК) tf-nn20-18-dl-k05 совместима с другими изделиями серии TEKFOR - можно комбинировать с PE и N-шинами одного бренда
