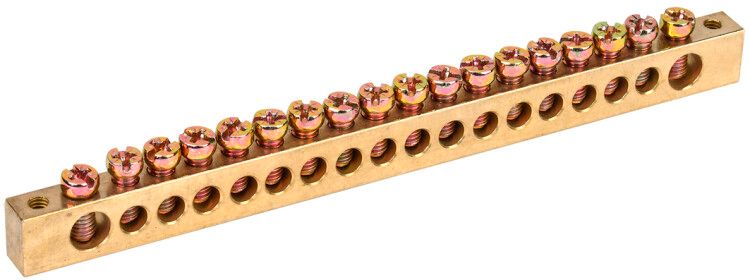

Шина PEN "земля-ноль" 8х12мм 18/2 (18групп/креп по краям) | YNN21-18-100 IEK

Шина PEN земля-ноль 8х12мм 18/2 (18 групп/крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-18-100 обеспечивает компактное решение для систем TN-C-S и TN-S с возможностью одновременного подключения 18 проводов.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в электрощитах. Применяется в жилых, коммерческих и промышленных объектах там, где требуется единая точка заземления и нейтрали - например, в этажных щитах, распределительных пунктах, на производствах с высокой плотностью подключений.

Технические характеристики

• Количество контактов: 18 - позволяет подключить до 18 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Толщина: 8 мм - обеспечивает механическую прочность и хорошую теплопроводность
• Материал: латунь - устойчив к коррозии, имеет низкое электрическое сопротивление
• Диапазон сечений: 25 мм2 - оптимальна для проводов сечением до 25 мм2
• Диапазон рабочих температур: от -40 C до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает шину от фазных элементов
• Отделка поверхности: необработанная - требует осторожной установки, чтобы не повредить контактную поверхность

Совместимость и монтаж

Шина монтируется двумя способами: на DIN-рейку шириной 35 мм через изоляторы или прямо на металлическую панель щита с помощью угловых креплений. Установка осуществляется за счёт крепления по краям - тип исполнения 18/2. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартным требованиям для проводов до 25 мм2. Монтажная плата не требует дополнительных крепёжных деталей - всё необходимое встроено в конструкцию.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунная основа и изоляционные элементы обеспечивают безопасную работу в сетях до 380 В. Отсутствие специальной отделки поверхности не снижает электроизоляционные свойства, но требует внимательного контроля при затяжке клемм - не допускайте перекосов и перетяга.

Преимущества

• Высокая плотность подключений: 18 точек на одной шине экономят место в щите
• Универсальное крепление: совместима с DIN-рейкой и прямой установкой на панель
• Стабильный контакт благодаря латуни - меньше нагрева и окисления по сравнению с сталью
• Чёткая цветовая маркировка (жёлтый) помогает избежать путаницы с фазными шинами
• Долгий срок службы - 15 лет - снижает потребность в замене

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск гальванической коррозии
• Не использовать в средах с повышенной химической агрессивностью (например, в химцехах без защиты)
• Не допускается использование с проводами сечением более 25 мм2 - возможен перегрев и потеря контакта
• Необработанная поверхность требует бережного обращения: царапины и деформации могут нарушить контакт
• Не применяется в качестве единственной точки PE/N в TT-системах - нужна отдельная заземляющая шина

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение N и PE от всех квартир
• Щит управления конвейера на заводе - подключение защитных проводов от нескольких двигателей
• Аварийное освещение - сборка нулевых проводов от группы светильников
• Системы автоматизации - подключение датчиков и контроллеров к общей нейтрали

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов - предотвращают ослабление контакта
• Затягивайте клеммы моментом 1–1,5 Нм - слишком слабо - плохой контакт, слишком сильно - повреждение резьбы
• При установке на панель - убедитесь, что поверхность чистая и не покрыта краской под местом крепления
• Проверяйте целостность изоляторов перед первым запуском - трещины недопустимы
• Для удобства обслуживания - пометьте каждый провод этикеткой, особенно если шина используется для смешанного N+PE подключения
