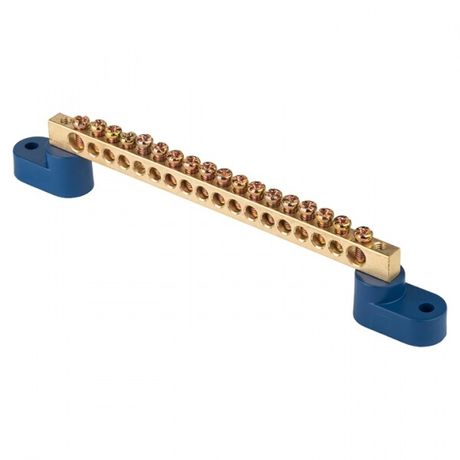

Шина нулевая N 8х12 18 отверстий 2 синих угловых изолятора латунь PROxima EKF sn0-125-18-2

Шина нулевая N 8×12 мм 18 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - надёжный элемент для распределения нулевого провода в щитах промышленного оборудования. Латунная контактная группа и два изолирующих кронштейна обеспечивают безопасное соединение до восемнадцати проводников.

Назначение и область применения

Эта шина используется для объединения нулевых проводников (N) в электрических щитах. Применяется в комплектных устройствах управления (НКУ), силовых панелях, станках и других промышленных системах, где требуется надёжное и доступное подключение множества нулевых жил. Подходит для сборки щитов в условиях повышенной влажности, перепадов температур и механических нагрузок.

Технические характеристики

• Количество подключений: 18 отверстий
• Размеры: 8 × 12 мм (высота × ширина)
• Материал контактов: латунь с оцинкованным покрытием
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 2,5–16 мм2
• Тип подключения: винтовой зажим
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Рабочая температура: от –40 C до +105 C
• Количество полюсов: 1 (только N)
• Изоляторы: 2 синих угловых, из огнеупорного пластика

Совместимость и монтаж

Шина крепится на DIN-рейку через установленные угловые изоляторы. Для фиксации используются винты, входящие в комплект. Диаметр отверстий рассчитан под стандартные винты M4–M5. Установка возможна в любом положении - вертикальном или горизонтальном. Каждый винт имеет круглое основание, что исключает повреждение жилы при затяжке. Максимальное сечение провода - 16 мм2; меньшие сечения (например, 2,5 мм2) требуют правильной подготовки конца - зачистить, не допуская оголённых частей вне зажима.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленным шинам. Огнеупорные изоляторы соответствуют нормам самозатухания. Оцинкованное покрытие латуни снижает риск электрохимической коррозии при смешанном использовании медных и алюминиевых проводов. Отсутствие степени защиты (IP00) означает, что шина должна устанавливаться внутри закрытого щита - открытая эксплуатация недопустима.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и совместимость с медью и алюминием
• Круглое основание винта защищает жилу от перегиба и пореза
• Огнеупорные изоляторы повышают пожарную безопасность
• Высокая плотность отверстий (18) позволяет минимизировать количество шин в одном щите
• Работает в широком температурном диапазоне - подходит для холодных и нагреваемых помещений

Ограничения применения

• Не предназначен для работы на открытом воздухе - отсутствует защита от пыли и влаги (IP00)
• Запрещено использовать в качестве PE-шины - только для N-проводника
• Не рекомендовано применение с проводниками более 16 мм2 - возможен перегрев и потеря контакта
• Не следует затягивать винты сверх усилия - это может повредить резьбу или деформировать латунь

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в распределительном щите цеха
• Объединение нулей в пульте управления конвейерной линией
• Распределение N-проводов в щитах насосных станций и HVAC-систем
• Финальное соединение нулей после прохождения через УЗО или дифференциальные автоматы

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• Зачищайте конец провода на 8–10 мм, чтобы он полностью вошёл в зажим без оголённых участков
• Затягивайте винты равномерно - не переусердствуйте, особенно при работе с алюминием
• При подключении нескольких проводов одного сечения - располагайте их ближе к центру шины для лучшей тепловой равномерности
• Проверяйте герметичность щита - даже при наличии качественной шины EKF PROxima, её эффективность зависит от условий установки
