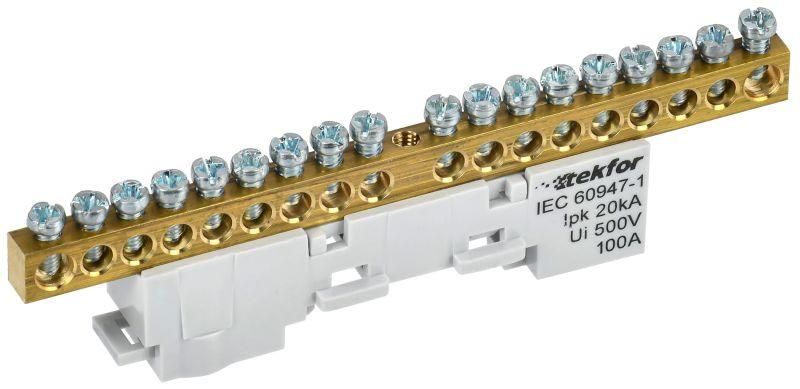

Шина L "фаза" неизол. на универс. держ. 6х9-18-Ср TEKFOR IEK TF-NN10-18-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-18-Ср IEK - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических установках. Разработана компанией IEK, артикул tf-nn10-18-dl-k03, обеспечивает устойчивое соединение до 18 проводников сечением 16 мм2 при токе до 100 А.

Назначение и область применения

Шина используется для создания централизованного соединения фазных проводников в электрических щитах. Подходит для монтажа в распределительных устройствах низкого напряжения, автоматических выключателях, УЗО, контактных аппаратах. Часто применяется в промышленных щитах, на станциях управления, в системах освещения и на конвейерах, где требуется надёжное и компактное распределение фазы.

Технические характеристики

• Тип: Шина L фаза, неизолированная
• Количество контактов: 18
• Номинальный ток: 100 А
• Диапазон сечений проводов: 16 мм2 (максимальное)
• Материал контактной части: Латунь
• Тип поверхности: Необработанная (без покрытия)
• Материал изолятора: Негорючий пластик
• Прижимные винты: Оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю. Для подключения используются одножильные или многожильные провода сечением до 16 мм2. Медные многожильные провода **обязательно** должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Каждый контакт имеет зажимной винт, который затягивается отверткой. Габариты шины позволяют легко размещать её в типовых щитах шириной 18 модулей.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования низкого напряжения. Изолятор выполнен из самозатухающего материала, что исключает распространение пламени. Производитель IEK соблюдает нормы ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных устройств. Отсутствие внешней изоляции требует соблюдения правил электроустановок - все токоведущие части должны быть защищены от случайного прикосновения.

Преимущества

• Высокая теплопроводность латуни обеспечивает минимальные потери при нагрузке 100 А
• Универсальный держатель позволяет закрепить шину на любой DIN-рейке
• 18 точек подключения - оптимально для группового распределения фазы
• Стандартные размеры совместимы с большинством серийных щитов IEK и других производителей
• Надёжные оцинкованные винты устойчивы к коррозии внутри щита

Ограничения применения

• Не предназначен для работы с проводами больше 16 мм2 - возможен перегрев и повреждение контактов
• Неизолированные токоведущие части запрещено использовать в открытых местах без корпуса или защитного кожуха
• Не рекомендуется применять в условиях постоянного воздействия воды, масел или химически активных паров
• Не подходит для частых отключений - это не коммутирующее устройство, а стационарный распределитель

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в этажном щите
• Подключение фазных проводов к пускателям на производственной линии
• Объединение выходов УЗО в одном ряду
• Создание точки подключения для контрольных приборов в щитовой комнате

Практические советы

• Перед монтажом проверьте, чтобы все провода были обжаты гильзами - особенно если используете многожильные медные кабели
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или деформировать латунную планку
• При использовании в высоковлажных помещениях регулярно проверяйте состояние контактов на наличие окисления
• Для удобства обслуживания располагайте шину так, чтобы доступ к каждому винту был свободным - не загромождайте соседними аппаратами
• Артикул tf-nn10-18-dl-k03 - это именно шина L фаза неизолированная; не путайте с аналогичными N-шинами или PE-шинами
