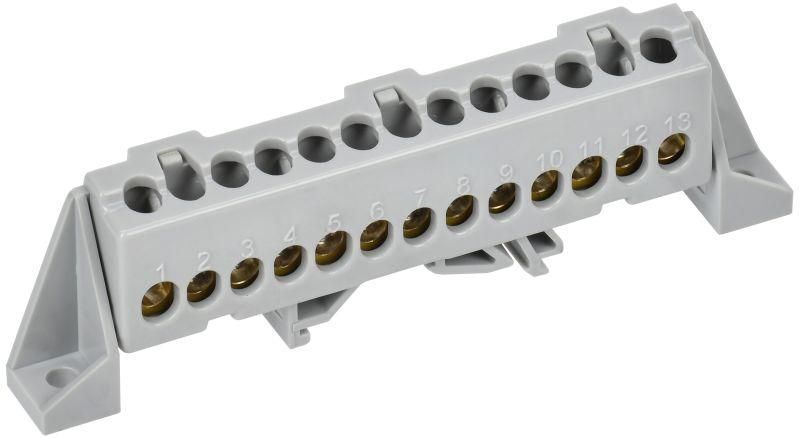

Шина L "фаза" в комб. изол. "Стойка" 6х9-13-Ср TEKFOR IEK TF-NN10-13-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-13-Ср от IEK (ИЭК), артикул tf-nn10-13-dp-k03, предназначена для надёжного распределения фазного напряжения в силовых щитах с использованием стандартизированной DIN-рейки. Эта шина сочетает функциональность контактной группы и изолирующий корпус, что упрощает монтаж и повышает безопасность.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-13-Ср используется для создания централизованной точки подключения фазных проводников в распределительных щитах. Подходит для установки в бытовых, промышленных и коммерческих электроустановках. Применяется в составе автоматических выключателей, УЗО, модульных устройств на DIN-рейке. Также может служить в качестве распределительной шины в технологическом оборудовании, где требуется надёжное и компактное соединение нескольких проводов одной фазы.

Технические характеристики

• Тип изделия: шина фазная с изолятором
• Количество контактов: 13 - позволяет подключить до тринадцати проводников
• Номинальный ток: 100 А - рассчитана на постоянную нагрузку до этого значения
• Диапазон сечений проводов: 16 мм2 - максимальное сечение, которое можно надёжно зажать
• Материал контактов: латунь - обеспечивает хорошую проводимость и долговечность
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах
• Материал изолятора: негорючий пластик - соответствует требованиям пожарной безопасности
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-13-Ср совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Каждый контакт оснащён винтом из оцинкованной стали; затяжка должна выполняться моментом, достаточным для плотного контакта, но без перегрузки - чтобы не повредить резьбу или жилу провода. Для многожильных медных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает деформацию жил и снижает риск нагрева в месте соединения.

Безопасность и стандарты

Конструкция шины соответствует общим требованиям к комплектующим для распределительных устройств. Негорючий изолятор обеспечивает самозагасание пламени при локальном перегреве. Шина не содержит свинца и других запрещённых веществ, соответствует RoHS. Однако сертификация по ГОСТ или IEC не указана в данных - рекомендуется проверять наличие документации на конкретный партийный выпуск.

Преимущества

• Комбинированный дизайн: изолятор и шина в одном элементе - экономят место в щите
• Удобство монтажа: защёлкивается на DIN-рейку без инструментов
• Высокая надёжность контактов благодаря латунным контактам и точному усилию затяжки
• Поддержка большого количества подключений - 13 точек позволяют заменить несколько одиночных шин
• Стандартные габариты - легко интегрируется в типовые решения IEK TEKFOR

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический контакт и окисление
• Необработанная поверхность контактов чувствительна к коррозии в условиях высокой влажности или агрессивной среды - не использовать в помещениях с постоянным паром, химическими испарениями или морским воздухом
• Максимальное сечение - 16 мм2; провода большего сечения не будут надёжно зажаты
• Не рассчитана на частые отключения/подключения - предназначена для стационарных соединений

Примеры использования

• Распределение фазы L между несколькими автоматами в квартирном щитке
• Объединение выходов УЗО и дифавтоматов перед подключением к групповым линиям
• Фазная шина в панелях управления насосами, вентиляцией, конвейерами
• Централизация подвода питания к группе реле и контакторов в промышленном контроллере

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышают 16 мм2
• Используйте только наконечники-гильзы для многожильных проводов - даже если они кажутся “плотными”
• После монтажа проверьте затяжку всех винтов - слабый контакт вызывает нагрев и выход из строя
• Если щит установлен во влажном помещении, дополнительно обработайте контакты ингибитором коррозии (например, Kontakt-KL)
• Артикул tf-nn10-13-dp-k03 - это именно шина L фаза в комбинированном DIN-изоляторе стойка 6x9-13-Ср от IEK. Не путайте с аналогами N-шин или PE-шин - они отличаются цветом и назначением
