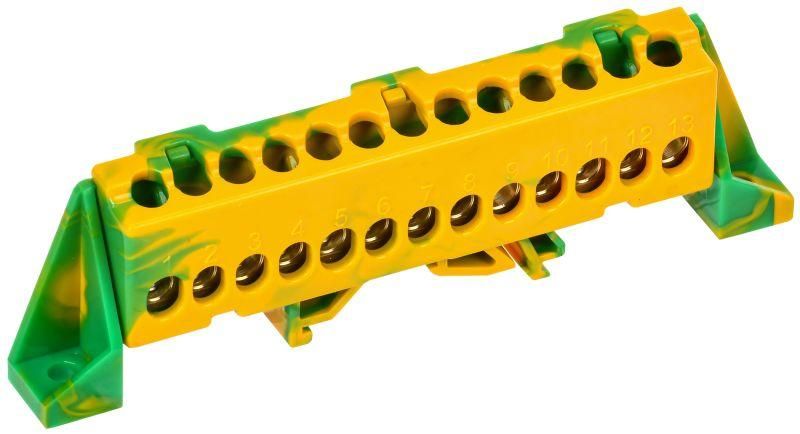

Шина PE "земля" в комб. изол. "Стойка" 6х9-13-ЖЗ TEKFOR IEK TF-NN10-13-DP-K52

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-13-ЖЗ от IEK (ИЭК), артикул tf-nn10-13-dp-k52, обеспечивает надёжное соединение защитного заземления в распределительных щитах и технологических системах. Комбинированный изолятор позволяет устанавливать шину на DIN-рейку, экономя место и упрощая монтаж.

Назначение и область применения

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-13-ЖЗ используется для объединения нескольких защитных проводников (PE) в одной точке. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов. Применяется там, где требуется централизованное заземление: например, в автоматических выключателях, УЗО, контактных аппаратах, станках, конвейерах и других устройствах с требованием к защите от поражения током.

Технические характеристики

• Количество контактов: 13 - возможность подключения до тринадцати проводников
• Номинальный ток: 100 А - рассчитана на работу с нагрузками до этого значения
• Диапазон сечений: 16 мм2 - поддерживает провода с площадью сечения до 16 квадратных миллиметров
• Материал контактной части: латунь - высокая электропроводность и устойчивость к коррозии
• Тип поверхности: необработанная - сохраняет естественные свойства металла, не имеет антикоррозийного покрытия
• Изолятор: негорючий пластик - обеспечивает безопасную изоляцию от корпуса и DIN-рейки
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-13-ЖЗ монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется за счёт защёлок на изоляторе - без дополнительных крепёжных элементов. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает перелом жил, снижает переходное сопротивление и повышает долговечность соединения. Прижимные винты изготовлены из оцинкованной стали - обеспечивают прочное и надёжное крепление.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Негорючий материал изолятора снижает риск возгорания при перегрузках. Шина не содержит свинца и других запрещённых веществ, что делает её совместимой с экологическими нормами ЕАЭС. Соответствие ГОСТ Р МЭК 60947-7-1 и другим внутренним стандартам IEK подтверждается сертификацией продукта.

Преимущества

• Удобство монтажа благодаря встроенному DIN-изолятору - не нужен отдельный крепёж
• Высокая плотность контактов - 13 точек подключения в компактном формате
• Стабильная проводимость за счёт латунной контактной группы
• Устойчивость к перепадам температур и повышенной влажности
• Совместимость с большинством типов модульного оборудования IEK и аналогичных брендов

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический гальванический эффект
• Не рекомендуется использовать в условиях постоянного воздействия открытой воды или агрессивных паров (например, в химпроизводстве)
• Необработанная поверхность латуни может со временем окисляться - в помещениях с высокой влажностью стоит периодически проверять качество контактов
• Максимальное сечение - 16 мм2; провода больше не войдут в зажимы

Примеры использования

• Подключение защитных проводников от автоматических выключателей в этажном щите многоквартирного дома
• Объединение заземляющих проводов от частотных преобразователей на производственной линии
• Централизация PE-проводов в распределительных пунктах станций управления
• Сборка заземляющего контура в щитовой комнате офисного здания

Практические советы

• Перед монтажом всегда используйте наконечники-гильзы для многожильных медных проводов - это продлит срок службы соединения
• Проверяйте момент затяжки винтов: слишком слабый контакт вызывает нагрев, слишком сильный - деформирует латунь
• При установке в щитах с большим количеством устройств - планируйте свободное пространство вокруг шины для доступа к винтам
• Шина PE земля в комбинированном DIN-изоляторе стойка 6x9-13-ЖЗ от IEK (ИЭК) совместима с другими изделиями серии TEKFOR - можно собирать унифицированные системы
• Для условий с высокой влажностью рекомендуется регулярно осматривать контакты на предмет окисления и при необходимости очищать их мягкой щёткой
