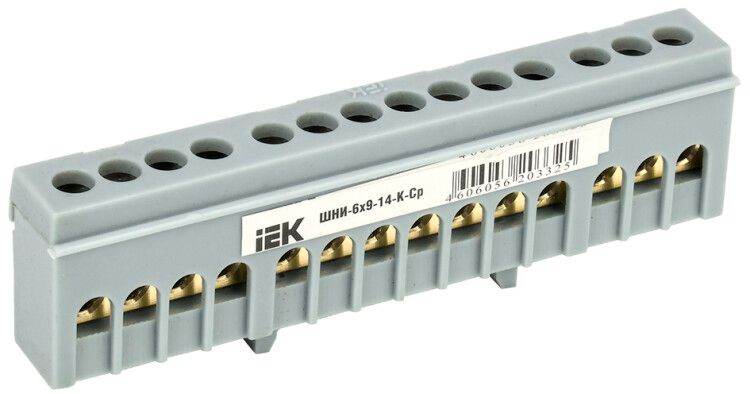

Шина L "фаза" в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-Ср | YNN10-69-14KD-K02 IEK

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-Ср от IEK предназначена для надёжного соединения фазных проводников в распределительных щитах. Этот компонент обеспечивает коммутирование нагрузки с номинальным током до 100 А, устанавливается на стандартную DIN-рейку и совместим с большинством промышленных и жилых щитовых решений.

Назначение и область применения

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-Ср используется для создания распределённой точки подключения фазных проводов в электрощитах. Применяется в системах освещения, силовых цепях, автоматике и других устройствах, где требуется равномерное распределение тока между несколькими потребителями. Подходит для установки в бытовых, коммерческих и промышленных распределительных щитах.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Количество контактных точек: 14
• Поперечное сечение провода: 13 мм2
• Материал контактов: латунь
• Изоляция: да (корпусной изолятор)
• Способ монтажа: на DIN-рейку 35 мм
• Диапазон рабочих температур: от -40 C до +50 C
• Цвет: серый
• Срок службы: 15 лет
• Тип изделия: принадлежности для распределительных шкафов

Совместимость и монтаж

Шина ШНИ-6х9-14-К-Ср крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Установка возможна как вертикально, так и горизонтально, в зависимости от доступного пространства в щите. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы, чтобы предотвратить ослабление контакта и перегрев. Диаметр отверстий под болты соответствует стандартному сечению до 13 мм2 - проверьте соответствие сечения провода перед монтажом.

Безопасность и стандарты

Шина выполнена из латуни - материала с высокой электропроводностью и устойчивостью к коррозии. Корпусной изолятор обеспечивает безопасное расстояние между контактами и предотвращает случайные замыкания. Соответствует требованиям к электроустановкам в помещениях с нормальными условиями эксплуатации. Сертифицирована для работы в соответствии с ГОСТ Р МЭК 60947-7-1.

Преимущества

• Увеличенное количество контактов (14) позволяет подключать сразу несколько линий без использования перемычек.
• Изолированный корпус снижает риск поражения током и короткого замыкания при обслуживании.
• Высокая долговечность - срок службы 15 лет при соблюдении условий эксплуатации.
• Стандартный форм-фактор совместим с любыми щитами, поддерживающими DIN-рейку.
• Латунные контакты обеспечивают стабильный контакт даже при длительной нагрузке 100 А.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал контактов рассчитан на медь.
• Не следует использовать вне закрытых распределительных щитов - отсутствует степень защиты IP.
• Запрещено превышать номинальный ток 100 А - это вызывает перегрев и повреждение изоляции.
• Не применяется в условиях постоянного воздействия воды, масла или химически активных сред.

Примеры использования

• Подключение нескольких групп освещения в квартире или офисе.
• Распределение фазы на автоматы в щите частного дома.
• Объединение выходов частотных преобразователей или терморегуляторов.
• Фазное распределение в промышленных станках с множеством двигателей.

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковое сечение (до 13 мм2) - это гарантирует равномерное распределение тока.
• Затягивайте клеммы усилием, указанным в документации производителя; переусиливать нельзя - можно повредить резьбу или изоляцию.
• При использовании в холодных условиях (ниже -20 C) убедитесь, что провода гибкие и не трескаются при изгибе.
• Для удобства обслуживания выделяйте шину ШНИ-6х9-14-К-Ср отдельной меткой на схеме щита - это ускоряет поиск и диагностику.
• Артикул ynn10-69-14kd-k02 - это тот же продукт, что и ШНИ-6х9-14-К-Ср от IEK. Оба обозначения используются в каталогах - сверьте при заказе.
