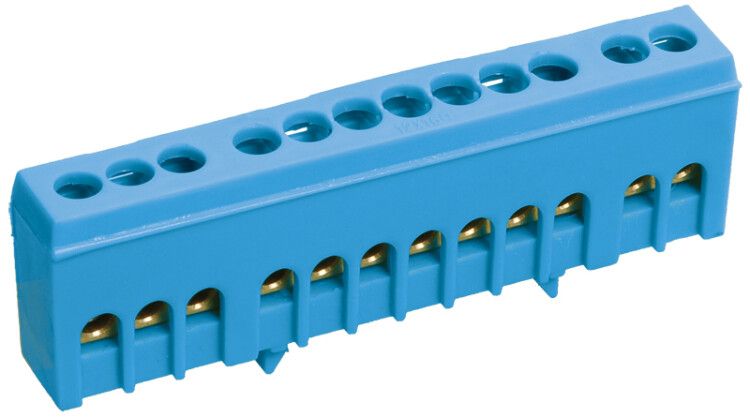

Шина нулевая в корп. изол. на DIN-рейку ШНИ-6х9-14-К-С IEK YNN10-69-14KD-K07

Шина нулевая в корпусе с изолятором на DIN-рейку ШНИ-6х9-14-К-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает компактное, безопасное и долговечное решение для сборки силовых и осветительных щитов.

Назначение и область применения

Шина нулевая в корпусе с изолятором на DIN-рейку ШНИ-6х9-14-К-С используется для коммутации нулевых проводников в электроустановках напряжением до 380 В. Подходит для подключения как рабочего нуля (N), так и защитного заземления (PE). Применяется в бытовых, промышленных и коммерческих распределительных щитах - например, в щитах этажных, автоматических систем управления, насосных станциях и конвейерах.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводов одновременно
• Номинальный ток: 100 А - выдерживает нагрузки до этого значения без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Диапазон сечений проводов: 16 мм2 - оптимальна для медных жил сечением до 16 мм2
• Материал: латунь - высокая электропроводность, устойчивость к коррозии
• Диапазон рабочих температур: от -40 до +50 C - работает в условиях сурового климата
• Срок службы: 15 лет - длительная надёжность при правильной эксплуатации
• Цвет корпуса: синий - стандартизированная цветовая маркировка для нулевых шин
• Способ монтажа: на DIN-рейку 35 мм - совместима с типовой конструкцией современных щитов

Совместимость и монтаж

Шина нулевая в корпусе с изолятором на DIN-рейку ШНИ-6х9-14-К-С крепится на стандартную 35-мм DIN-рейку через центральные или боковые изоляторы. Возможна установка как на рейку, так и прямо на стенку щита с помощью угловых креплений. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Это предотвращает ослабление контакта и повреждение жил при затяжке болтов. Диаметр отверстий под болты соответствует стандартным требованиям для проводов до 16 мм2.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к изолированным шинам для распределительных устройств. Корпус из прочного пластика и латунные контактные элементы обеспечивают электробезопасность при работе под напряжением. Цветовое исполнение (синий) соответствует ГОСТ Р 50462 для обозначения нулевых проводников. Отсутствие специальной отделки поверхности не влияет на функциональность - латунь сама по себе устойчива к окислению в нормальных условиях эксплуатации.

Преимущества

• Удобство монтажа: фиксация на DIN-рейку исключает необходимость сверления панели
• Высокая плотность подключения: 14 точек позволяют экономить место в щите
• Стандартная цветовая маркировка: синий корпус сразу указывает на назначение шины
• Долговечность: срок службы 15 лет снижает частоту замены и обслуживания
• Готовый корпус с изоляторами: защищает от случайного прикосновения и короткого замыкания

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал контактов (латунь) несовместим с алюминием без переходных наконечников
• Максимальное сечение провода - 16 мм2; более толстые жилы не поместятся в зажимы
• Не рассчитана на постоянное пребывание во влажных средах без защиты корпуса - хотя IP-класс не указан, внешняя оболочка не является герметичной
• Не следует использовать в качестве основной шины заземления в сетях IT - требуется отдельная PE-шина

Примеры использования

• Щит освещения в офисном здании - объединение всех нулевых проводов от светильников
• Частный дом: распределение N и PE после входного автомата
• Производственный участок: подключение нулей к станкам, конвейерам, пультам управления
• Аварийные системы: обеспечение целостности нулевого проводника в автономных цепях

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не превышайте 16 мм2
• Обязательно используйте наконечники-гильзы для многожильных проводов, даже если они кажутся “плотными”
• Затягивайте болты равномерно, без усилия - переусилие может повредить латунные гнёзда
• При установке в щит с ограниченным пространством учтите габариты корпуса - шина занимает около 14 модулей (17,5 мм каждый)
• Для удобства обслуживания оставляйте свободный доступ к каждому контакту - не закрывайте шину другими элементами
• Шина ШНИ-6х9-14-К-С от IEK совместима с большинством щитов серии IEC, KU, EKF - проверьте совпадение шага крепления
