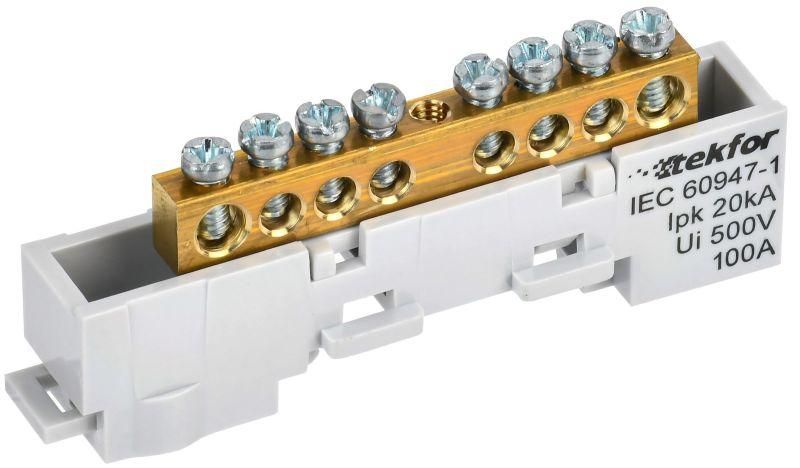

Шина L "фаза" неизол. на универс. держ. 6х9-8-Ср TEKFOR IEK TF-NN10-08-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-8-Ср IEK - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических установках. Разработана компанией IEK, артикул tf-nn10-08-dl-k03, обеспечивает устойчивый контакт с проводами сечением 16 мм2 при токе до 100 А.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 6x9-8-Ср IEK используется для создания цепей распределения фазного напряжения в электрощитах. Подходит для монтажа в распределительных устройствах низкого напряжения, автоматических выключателях, частотных преобразователях и других системах, где требуется надёжное и компактное соединение нескольких проводников. Часто применяется в промышленных щитах, на конвейерах, в системах управления станками и насосных станциях.

Технические характеристики

• Тип изделия: шина фазная, неизолированная
• Количество контактов: 8
• Рабочий ток: 100 А
• Поддерживаемое сечение провода: 16 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина L фаза неизолированная на универсальном держателе 6x9-8-Ср IEK крепится на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет легко фиксировать её в любом положении внутри щита. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижает риск нагрева в месте контакта. Каждый контакт рассчитан на один провод сечением 16 мм2; одновременное подключение двух проводов в один зажим запрещено.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для оборудования низкого напряжения. Материалы изолятора и корпуса не поддерживают горение, что повышает пожарную безопасность. Шина не имеет собственной защиты от IP-воздействий - не предназначена для открытой установки вне щита. Эксплуатация возможна только в закрытых электрошкафах с контролируемой средой.

Преимущества

• Высокая теплопроводность латуни обеспечивает минимальные потери при токе 100 А
• Универсальный крепёж упрощает монтаж и замену
• 8 точек подключения позволяют сэкономить место в щите вместо использования нескольких перемычек
• Стандартные габариты совместимы с большинством серийных щитов IEK и аналогичных производителей

Ограничения применения

• Не допускается использование в условиях постоянной влажности выше 90 % или при наличии конденсата
• Запрещён монтаж на открытом воздухе - отсутствует защита от пыли и влаги
• Не подходит для проводов сечением менее 16 мм2 или более - возможен перегрев или плохой контакт
• Не предназначен для работы с алюминиевыми проводами - материал контактов несовместим с алюминием

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в этажном щите
• Объединение выходов частотного преобразователя с несколькими двигателями
• Фазное подключение в пульте управления конвейерной линии
• Сборка распределительного щита на производстве с использованием модульной системы TEKFOR

Практические советы

• Перед установкой проверьте, чтобы все провода имели наконечники-гильзы - даже если они кажутся плотными, без них контакт будет нестабильным
• При затяжке винтов используйте отвертку с регулируемым моментом - переусиливать нельзя, можно сломать латунный контакт
• Убедитесь, что шина L фаза неизолированная на универсальном держателе 6x9-8-Ср IEK не находится рядом с нулевой или PE-шиной - сохраняйте достаточные воздушные зазоры
• При групповой установке нескольких шин в одном щите учтите, что длина держателя составляет 6x9 мм - планируйте расположение с учётом этого размера
