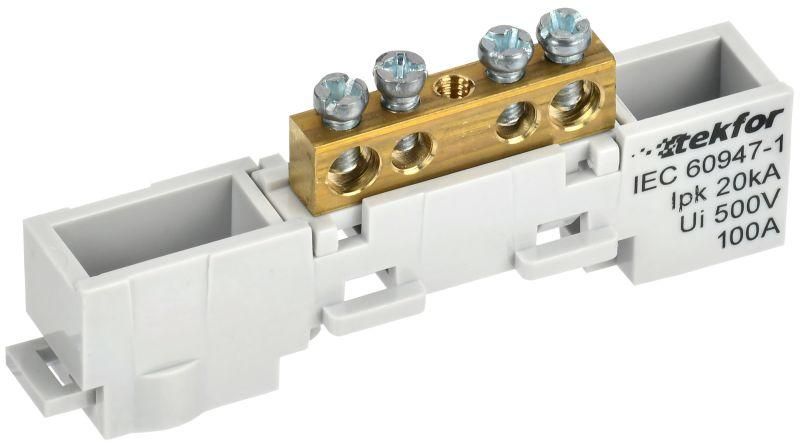

Шина L "фаза" неизол. на универс. держ. 6х9-4-Ср TEKFOR IEK TF-NN10-04-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-4-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических панелях. Артикул tf-nn10-04-dl-k03 обеспечивает жёсткое механическое крепление и электрический контакт с четырьмя проводниками, что упрощает сборку и обслуживание электроустановок.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 6x9-4-Ср используется для создания централизованного соединения фазных проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электрощитах, а также в составе оборудования - например, на станках, конвейерах, системах автоматизации. Предназначена исключительно для фазного провода, не применяется для N или PE.

Технические характеристики

• Тип изделия: шина L фаза неизолированная
• Количество контактов: 4
• Номинальный ток: 100 А
• Диапазон сечений проводника: 16 мм2
• Материал контактной части: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина крепится на DIN-рейку благодаря универсальному держателю. Для подключения используются медные одножильные или многожильные провода сечением 16 мм2. Многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Каждый контакт зажимается одним винтом; момент затяжки не регулируется - достаточно плотного, но без усилия, чтобы не повредить резьбу.

Безопасность и стандарты

Шина соответствует требованиям к материалам для электротехнических изделий: латунь обеспечивает хорошую проводимость и долговечность, негорючий изолятор защищает от возгорания. Наличие оцинкованных винтов снижает риск коррозии в условиях повышенной влажности. Серия TEKFOR от IEK прошла сертификацию в рамках ГОСТ Р 50030.2 и других нормативов для комплектных устройств низковольтного распределения.

Преимущества

• Универсальный держатель позволяет легко закрепить шину на любой DIN-рейке без дополнительных креплений
• Латунная контактная группа обеспечивает стабильную передачу тока и устойчивость к нагреву
• Чёткая разметка и равномерное расположение контактов ускоряет монтаж и упрощают диагностику
• Негорючий корпус повышает безопасность при аварийных ситуациях

Ограничения применения

• Не предназначен для подключения проводов сечением больше или меньше 16 мм2 - возможен перегрев или плохой контакт
• Не изолирована по всей длине - запрещено использовать в открытых местах без защиты от случайного прикосновения
• Запрещено применять в помещениях с постоянным воздействием воды, масел, агрессивных паров - не имеет IP-защиты
• Не подходит для подключения алюминиевых проводов - материал контактов рассчитан только на медь

Примеры использования

• Фазное распределение в этажных щитах многоквартирных домов
• Подключение трёхфазных двигателей через автоматы в промышленных панелях
• Объединение выходов УЗО или дифференциальных автоматов в одном ряду
• Сборка временных электроснабжающих модулей на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 16 мм2 - и используйте гильзы для многожильных проводов
• Не допускайте скручивания проводов между собой - все соединения выполняйте только через контакты шины
• При замене или диагностике отключите питание и убедитесь, что шина не находится под напряжением
• При использовании в высоковлажных помещениях периодически осматривайте винты на предмет окисления - при необходимости протирайте спиртом
• Артикул tf-nn10-04-dl-k03 совместим с другими элементами серии TEKFOR - можно собирать унифицированные щиты
