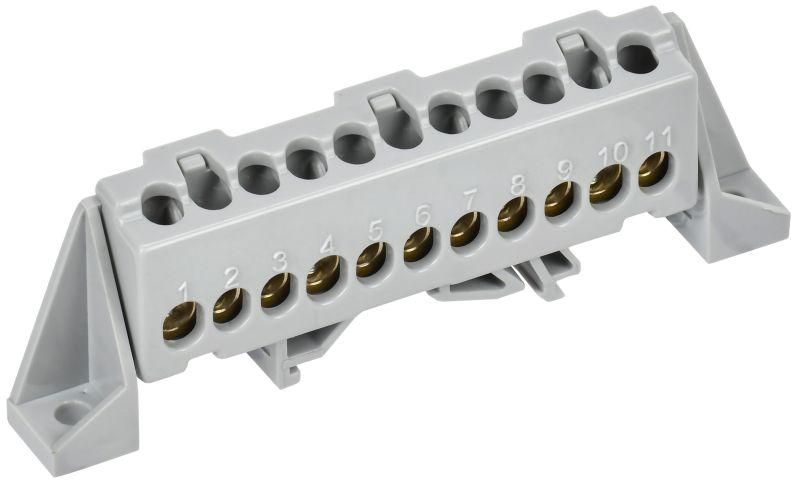

Шина L "фаза" в комб. изол. "Стойка" 6х9-11-Ср TEKFOR IEK TF-NN10-11-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-11-Ср от IEK (ИЭК), артикул tf-nn10-11-dp-k03, предназначена для надёжного распределения фазного напряжения в распределительных щитах с использованием стандартизированной DIN-рейки. Эта модель сочетает функциональную контактную группу и изолирующую основу, что упрощает монтаж и повышает безопасность сборки.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-11-Ср используется для создания централизованной точки подключения фазных проводников в электрических щитах. Подходит для установки в бытовых, промышленных и коммерческих распределительных устройствах. Часто применяется в щитах управления, на производственных линиях, в системах автоматизации и в объектах с высокой плотностью подключений.

Технические характеристики

• Тип изделия: шина фазная с изолятором
• Количество контактов: 11
• Номинальный ток: 100 А
• Диапазон сечений провода: 16 мм2
• Материал контактов: латунь
• Тип поверхности: необработанная (без покрытия)
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-11-Ср монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных креплений не требуется. Каждый контакт рассчитан на один провод сечением 16 мм2. Для многожильных медных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает перелом жил, обеспечивает равномерный контакт и снижает риск нагрева.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок: изолятор выполнен из самозатухающего материала, не поддерживающего горение. Латунные контакты обеспечивают стабильную проводимость и устойчивость к окислению. Нагрузка 100 А позволяет использовать шину в сетях с повышенными токовыми нагрузками, однако важно соблюдать нормы по тепловому режиму и не допускать перегрузки.

Преимущества

• Удобство монтажа благодаря совмещённому изолятору и DIN-креплению - экономит место в щите
• Высокая надёжность контактов: латунь + оцинкованные винты = долгий срок службы
• Стандартная геометрия - совместима с большинством типовых щитов и комплектующих IEK (ИЭК)
• Поддержка рабочих условий в суровом климате - от минус 40 до плюс 50 градусов

Ограничения применения

• Не предназначен для подключения проводов сечением больше 16 мм2 - возможен перегрев и выход из строя
• Не рекомендуется для постоянного воздействия воды или влажной среды с конденсацией - даже при 90% влажности требуются сухие условия
• Не подходит для алюминиевых проводов - материал контактов и зажима рассчитан на медь
• Не имеет защиты IP - не используется во внешних или сырых помещениях без корпуса

Примеры использования

• Фазное распределение в этажных щитах многоквартирных домов
• Центральный узел питания для группы станков на производстве
• Объединение фазных проводов в щитах автоматики и систем управления
• Замена старых перемычек в модульных щитах с DIN-рейкой

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 16 мм2 максимум. Большие провода не войдут и испортят контакт
• Всегда используйте наконечники-гильзы для многожильных проводов - это продлит жизнь шине и повысит безопасность
• Не затягивайте винты чрезмерно - достаточно усилия, чтобы провод не выскакивал; переусилие деформирует латунь
• При замене или доработке щита - шина L фаза в комбинированном DIN-изоляторе стойка 6x9-11-Ср от IEK легко заменяет аналогичные модели других брендов с такими же параметрами
• Храните в сухом месте - необработанная поверхность контактов может окислиться при длительном хранении в условиях высокой влажности
