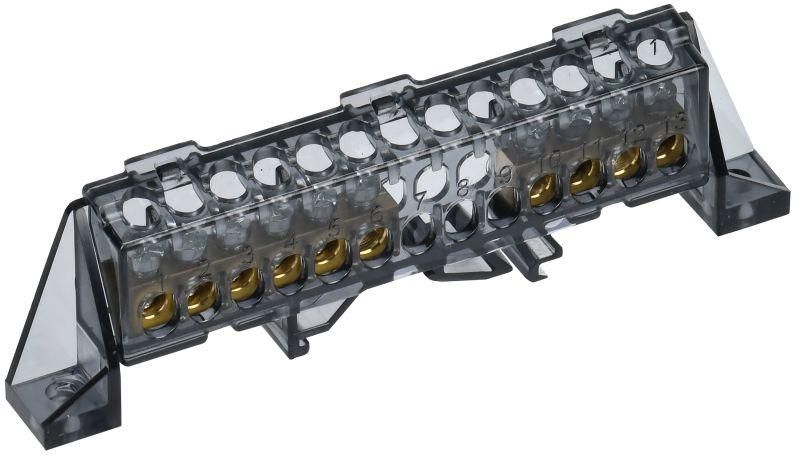

Шина нулевая N в комб. изол. "Стойка" 6х9-4+6-Ч TEKFOR IEK TF-NN10-46-DP-K02

Шина нулевая N в комбинированном DIN-изоляторе стойка 6х9-(4+6)-Ч IEK - это надёжный элемент для распределения нулевого провода в электрощитах, совмещающий функции электрического соединения и механической фиксации на DIN-рейке. Артикул tf-nn10-46-dp-k02 относится к серии TEKFOR бренда IEK и предназначен для постоянного использования в условиях промышленных и жилых объектов.

Назначение и область применения

Шина нулевая N в комбинированном DIN-изоляторе стойка 6х9-(4+6)-Ч IEK используется для создания единой точки подключения нескольких нулевых проводников в распределительных щитах. Подходит для установки в бытовые, офисные и промышленные электроустановки. Может применяться как в новых монтажах, так и при модернизации существующих щитов. Также допускается использование в технологическом оборудовании, где требуется надёжное и компактное заземление или зануление.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку до этого значения без перегрева;
• Количество контактных точек: 10 - позволяет подключить до десяти проводников одновременно;
• Диапазон сечений проводов: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров;
• Материал контактов: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - не имеет специального покрытия, что снижает стоимость, но требует осторожности при монтаже в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает замыкание между шиной и DIN-рейкой, повышает безопасность;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - можно использовать в помещениях с высокой влажностью, например, в подвалах или на производстве.

Совместимость и монтаж

Шина нулевая N в комбинированном DIN-изоляторе стойка 6х9-(4+6)-Ч IEK монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается легко: защёлкивается на рейку без инструментов. Для подключения проводов используются прижимные винты из оцинкованной стали. Медные многожильные провода перед подключением **обязательно** должны быть обжаты наконечниками-гильзами - иначе возможен перегрев и ослабление контакта. Каждый винт рассчитан на один провод; не рекомендуется затягивание нескольких проводов под одним винтом.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренних электромонтажных устройств. Негорючий изолятор обеспечивает противопожарную защиту. Шина не содержит свинца и других запрещённых веществ, соответствует экологическим нормам РФ. Однако сертификация по ГОСТ/IEC явно не указана - при использовании в проектах с обязательным подтверждением соответствия проверьте наличие документации от производителя.

Преимущества

• Комбинированный дизайн: изолятор и шина в одном корпусе - экономят место в щите;
• Высокая плотность подключений: 10 точек на одной стойке - минимизирует количество компонентов;
• Удобство монтажа: фиксация на DIN-рейке без дополнительных креплений;
• Стандартная совместимость: работает с любыми типами проводов до 16 мм2, если правильно подготовлены наконечники;
• Цена ниже аналогов с аналогичными характеристиками благодаря отсутствию дорогостоящего поверхностного покрытия.

Ограничения применения

• Не применяется в открытых наружных установках - отсутствует защита IP, материал не защищён от осадков и прямого воздействия погоды;
• Не подходит для проводов сечением больше 16 мм2 - риск перегрева и плохого контакта;
• Не рекомендовано использование в агрессивных химических средах - необработанная латунь может окисляться при наличии паров кислот или солей;
• Запрещено подключение алюминиевых проводов - материал контактов несовместим с алюминием, возможна гальванопара и разрушение соединения.

Примеры использования

• Подключение нулевых проводов в квартирном щитке после счётчика;
• Объединение защитных проводников PE в распределительном щите цеха;
• Формирование нулевой шины в системе питания станков, насосов, конвейеров;
• Альтернатива групповым клеммникам при необходимости компактного решения.

Практические советы

• Перед монтажом всегда проверяйте сечение проводов - они не должны превышать 16 мм2;
• Обязательно используйте наконечники-гильзы для многожильных медных проводов - это исключит ослабление контакта со временем;
• Не затягивайте винты слишком сильно - латунь мягкая, есть риск срезать резьбу;
• При установке в сырых местах (например, в подвале) периодически проверяйте состояние контактов на окисление;
• Если нужна повышенная коррозионная стойкость - выбирайте шины с никелированным или омедненным покрытием, хотя цена будет выше.
