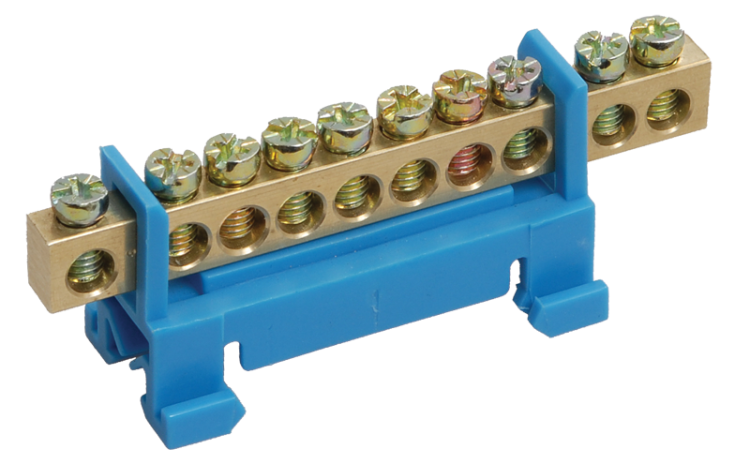

Шина нулевая на DIN-изолятор типа Стойка ШНИ-6х9-10-С-С - YNN10-69-10P-K07 IEK

Шина нулевая на DIN-изоляторе тип Стойка ШНИ-6х9-10-С-С от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Этот элемент обеспечивает компактное и безопасное распределение тока до 100 А, совместим с DIN-рейкой и рассчитан на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина нулевая на DIN-изоляторе тип Стойка ШНИ-6х9-10-С-С используется для сборки нулевых и защитных проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется единая точка подключения нескольких проводов. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления станков, конвейеров, освещения и HVAC-систем.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных зажимов: 10
• Диапазон сечений проводов: до 16 мм2
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Цвет корпуса: синий - стандартизирован для обозначения нулевых проводников
• Температурный режим работы: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип поверхности: необработанная - не требует дополнительной защиты в нормальных условиях

Совместимость и монтаж

Шина ШНИ-6х9-10-С-С крепится на стандартную 35-миллиметровую DIN-рейку. Монтаж осуществляется через центральный или боковой изолятор - в зависимости от типа исполнения. Для надёжного соединения с медными многожильными проводами обязательно использование наконечников-гильз. Установка возможна как на рейку, так и непосредственно на стенку щита через угловые крепления. Диаметр посадочных отверстий соответствует стандартным болтам M6.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунная основа и изолирующие элементы обеспечивают электроизоляцию и предотвращают случайные замыкания. Цветовая маркировка (синий) соответствует международному стандарту для N и PE проводников. Работает в защищённых помещениях без воздействия агрессивных сред.

Преимущества

• Высокая плотность контактов - 10 точек подключения на одной шине, экономит место в щите
• Устойчивость к перегрузкам благодаря латунной основе и номинальному току 100 А
• Стандартный монтаж на DIN-рейку - совместим с большинством промышленных щитов
• Долгий срок службы - 15 лет без обслуживания при правильном монтаже
• Поддержка оконцовки проводов гильзами - снижает риск ослабления контакта

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - материал шины несовместим с алюминием, что вызывает электрохимическую коррозию
• Не использовать во взрывоопасных зонах - отсутствует сертификация Ex
• Запрещено применение вне диапазона температур (-40…+50 C)
• Не допускается механическая нагрузка на шину - все усилия должны передаваться только через затянутые зажимы

Примеры использования

• Центральный распределительный щит жилого дома - подключение всех нулевых проводов от квартир
• Щит управления насосной станцией - сборка PE-проводов от двигателей и датчиков
• Производственный щит на заводе - распределение N и PE для группы станков с частотными преобразователями
• Аварийное освещение - объединение нулевых проводов от автономных светильников

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; более толстые провода не войдут в зажим
• Обязательно используйте наконечники-гильзы для многожильных проводов - это исключит выгорание жил и потерю контакта
• При установке на DIN-рейку убедитесь, что фиксаторы шины плотно защёлкнулись - слабый монтаж вызывает нагрев
• Не затягивайте зажимы сверх меры - латунь мягче стали, можно повредить резьбу
• Проверяйте доступность зажимов после установки других модулей - шина ШНИ-6х9-10-С-С от IEK занимает около 90 мм по ширине
