Шина нулевая N в комб. изол. "Стойка" 6х9-3+4-Ч TEKFOR IEK TF-NN10-34-DP-K02

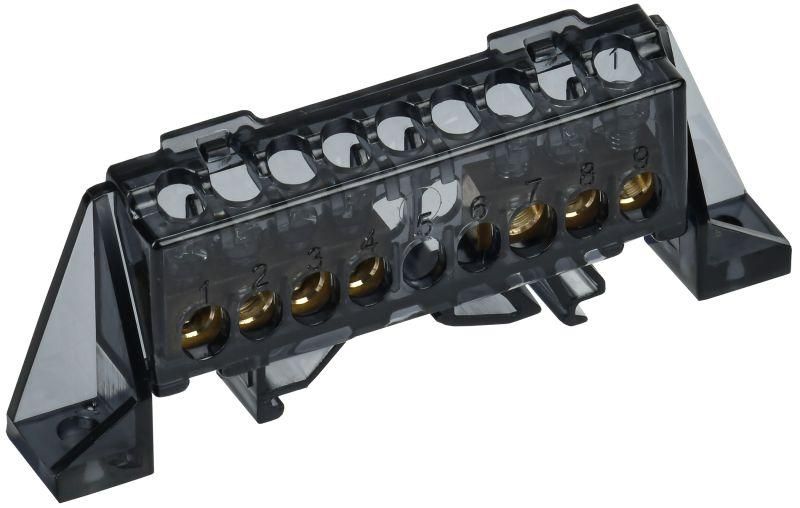

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-(3+4)-Ч IEK - это надёжный элемент для распределения нулевого и защитного проводника в электрощитах. Бренд IEK и артикул tf-nn10-34-dp-k02 указывают на серию TEKFOR, предназначенную для промышленных и бытовых установок.

Назначение и область применения

Шина используется для создания единой точки подключения нескольких нулевых (N) и защитных (PE) проводников в распределительных щитах. Подходит для монтажа на DIN-рейку и применяется в силовых щитах жилых домов, офисов, производственных линий, насосных станциях и других объектах, где требуется организованное и безопасное заземление и зануление.

Технические характеристики

• Количество контактных точек: 7 - позволяет подключить семь проводников одновременно;
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Диапазон сечений проводников: 16 мм2 - оптимально для медных проводов сечением до 16 квадратных миллиметров;
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает замыкание между фазными и нулевыми участками;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется защёлкиванием - никаких дополнительных креплений не требуется. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШУ). Это исключает ослабление контакта и повреждение жил при затяжке винтов. Каждый винт затягивается отверткой с плоским лезвием; усилие не должно превышать норму - переутяжка может повредить резьбу.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими внутренними стандартами IEK. Конструкция соответствует нормам безопасности для электроустановок напряжением до 1000 В переменного тока. Негорючий изолятор снижает риск возгорания при аварийных ситуациях.

Преимущества

• Высокая плотность контактов - 7 точек на одной шине экономят место в щите;
• Стандартный форм-фактор - совместима с любыми DIN-щитами;
• Простота обслуживания - доступ к каждому винту, легко проверить и заменить провод;
• Надёжность материала - латунные контакты обеспечивают долгий срок службы даже при частых подключениях.

Ограничения применения

• Не предназначена для подключения алюминиевых проводов - возможен химический контакт и ослабление соединения;
• Не рекомендуется использовать в условиях постоянного воздействия воды, масел или агрессивных паров - материал не имеет специального покрытия;
• Максимальное сечение - 16 мм2; провода большего сечения не войдут в зажим;
• Не является фазной шиной - нельзя использовать для распределения фазного потенциала.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щитке;
• Объединение защитных проводников (PE) от розеток, светильников и оборудования в цеховом щите;
• Сборка распределительных пунктов на заводах, где требуется много точек заземления;
• Замена старых перемычек в щитах - вместо “скруток” и изоленты используются профессиональные шины.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - он должен точно соответствовать 16 мм2 или меньше;
• Используйте только обжатые наконечники для многожильных проводов - это гарантирует надёжный контакт;
• При установке в щит с высокой заполненностью учтите габариты шины: она занимает 6 модулей (9 мм каждый);
• Не используйте шину в открытых наружных щитах - отсутствие защиты IP делает её чувствительной к пыли и влаге;
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях вибраций (станки, конвейеры).
