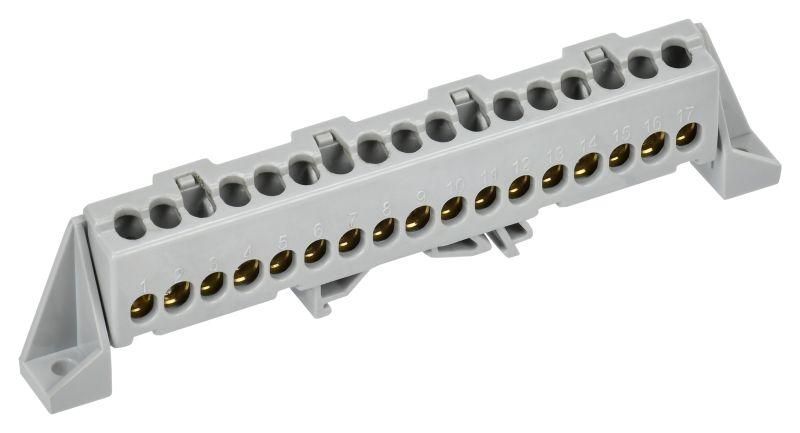

Шина L "фаза" в комб. изол. "Стойка" 6х9-15-Ср TEKFOR IEK TF-NN10-15-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-15-Ср от IEK (ИЭК), артикул tf-nn10-15-dp-k03, предназначена для надёжного распределения фазного напряжения в силовых щитах с использованием стандартизированной DIN-рейки. Эта шина сочетает функциональную контактную группу и изолирующую основу, что упрощает монтаж и повышает безопасность сборки.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-15-Ср используется для создания централизованной точки подключения фазных проводников в распределительных щитах. Подходит для установки на DIN-рейку в бытовых, промышленных и коммерческих электроустановках. Применяется в щитах управления, автоматических системах, станциях питания, а также в технологическом оборудовании, где требуется компактное и надёжное распределение нагрузки.

Технические характеристики

• Тип изделия: шина фазная с изолятором
• Количество контактов: 15
• Номинальный ток: 100 А
• Диапазон сечений провода: 16 мм2 (максимальное)
• Материал контактов: латунь
• Материал изолятора: негорючий пластик
• Прижимные винты: оцинкованная сталь
• Тип поверхности: необработанная (без покрытия)
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-15-Ср совместима со всеми типами стандартных DIN-реек шириной 35 мм. Устанавливается путём защёлкивания на рейку - никаких дополнительных креплений не требует. Каждый контакт рассчитан на один провод. Для многожильных медных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это исключает перелом жил, обеспечивает плотный контакт и снижает риск нагрева. Диаметр отверстия под винт соответствует стандартным зажимам - подходит для отвёрток с плоским лезвием.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для устройств низкого напряжения. Материал изолятора - самозагасающий пластик, не поддерживающий горение. Латунные контакты обеспечивают стабильную проводимость и устойчивость к окислению. Шина не имеет защиты от пыли/влаги (IP-класс не указан), поэтому применяется только внутри закрытых щитов.

Преимущества

• Удобство монтажа: компактная форма и защёлкивающаяся база позволяют быстро собирать и заменять шину без инструментов
• Высокая надёжность: латунные контакты и оцинкованные винты минимизируют коррозию и потери контакта
• Стандартная совместимость: полностью соответствует габаритам DIN-реек и другим элементам серии TEKFOR
• Экономия места: 15 точек подключения на одной шине вместо множества отдельных клемм

Ограничения применения

• Не предназначен для работы вне закрытых щитов - отсутствует защита IP
• Подходит только для проводов сечением до 16 мм2; большие сечения не войдут в зажим
• Не рекомендуется использовать для постоянного тока выше 100 А - возможен перегрев
• Не допускается подключение алюминиевых проводов - материал контактов несовместим с алюминием
• Необходимо соблюдать нормы по моменту затяжки винтов - переусиливать нельзя, чтобы не повредить резьбу

Примеры использования

• Фазное распределение в этажных щитах многоквартирных домов
• Подключение входных кабелей к автоматическим выключателям в промышленных пультах управления
• Объединение выходов частотных преобразователей в одном месте
• Сборка распределительных щитов на заводах, в логистических терминалах и объектах ЖКХ

Практические советы

• Перед монтажом проверьте, что все провода имеют правильные наконечники - особенно важно для многожильных медных кабелей
• Затягивайте винты равномерно, используя отвёртку с регулируемым крутящим моментом - не перетягивайте
• При проектировании щита учтите, что шина занимает место на DIN-рейке - её габариты должны уложиться в свободное пространство
• Для удобства обслуживания оставляйте доступ к каждому контакту - не закрывайте шину другими элементами
• Артикул tf-nn10-15-dp-k03 - это часть серии TEKFOR от IEK (ИЭК); при замене или докупке ищите именно этот артикул, чтобы сохранить совместимость
