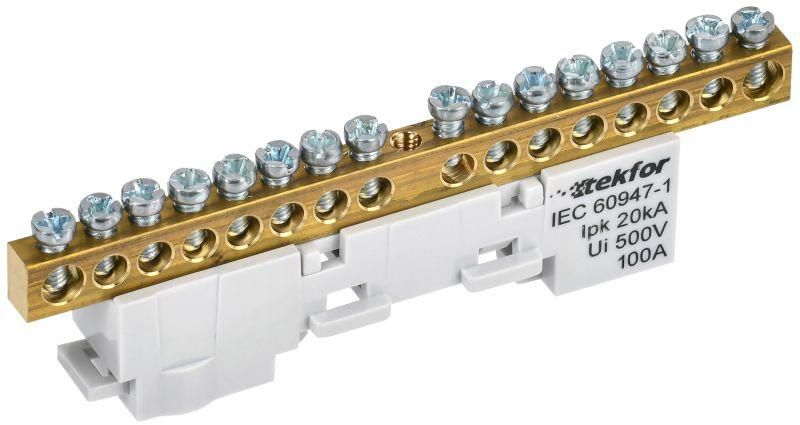

Шина L "фаза" неизол. на универс. держ. 6х9-16-Ср TEKFOR IEK TF-NN10-16-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-16-Ср IEK - это надёжный элемент для распределения фазного напряжения в силовых щитах. Разработана для работы в составе сборок TEKFOR, обеспечивает устойчивое соединение до 16 проводников сечением до 16 мм2 при токе до 100 А.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 6x9-16-Ср IEK используется для создания цепей фазного питания в распределительных щитах. Подходит для установки в электроустановках жилых, коммерческих и промышленных объектах. Применяется в качестве комплектующего в сборках оборудования, где требуется надёжное и компактное распределение фазного потенциала между несколькими потребителями.

Технические характеристики

• Тип изделия: шина фазная, неизолированная
• Количество контактных точек: 16
• Рабочий ток: 100 А
• Поддерживаемые сечения проводов: до 16 мм2
• Материал контактной части: латунь
• Прижимные винты: оцинкованная сталь
• Изолятор: негорючий пластик
• Температурный диапазон: от –40 C до +50 C
• Максимальная влажность: 90 % при нормальных условиях

Совместимость и монтаж

Шина L фаза неизолированная на универсальном держателе 6x9-16-Ср IEK крепится на DIN-рейку шириной 35 мм. Универсальный держатель позволяет легко фиксировать её в любом месте щита. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижает риск нагрева в зоне контакта. Каждый винт затягивается отвёрткой с плоским лезвием; усилие не требует специального контроля, достаточно плотного прилегания провода.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств низкого напряжения. Материалы изолятора и контактов обеспечивают устойчивость к перегреву и возгоранию. Шина не имеет собственной сертификации по ГОСТ/IEC, однако применяется в системах, соответствующих ПУЭ и ГОСТ Р 50030.2. Наличие негорючего изолятора делает её безопасной для использования в закрытых щитах с ограниченным доступом.

Преимущества

• Высокая проводимость благодаря латунному корпусу - минимизация потерь энергии
• Стандартный шаг контактов - совместимость с большинством типов автоматических выключателей и УЗО
• Универсальный крепёж - можно устанавливать вертикально или горизонтально
• Простота обслуживания - каждый контакт доступен для проверки и замены без демонтажа всей шины

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах
• Не рекомендуется применять в открытых щитах вне помещений - отсутствие защиты IP
• Не допускается подключение алюминиевых проводов - материал контактов несовместим с алюминием
• Не следует использовать для токов выше 100 А - возможен перегрев и деформация контактов

Примеры использования

• Распределение фазы в этажных щитах многоквартирных домов
• Объединение входящих фаз в распределительных пунктах промышленных линий
• Создание общей точки подключения для нескольких насосов, вентиляторов или освещения в одном цехе
• Фазовое распределение в щитах управления станков и конвейеров

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не более 16 мм2
• Используйте только гильзы с подходящим диаметром для латунных контактов - обычно 6–8 мм
• При установке в щите оставляйте свободное пространство вокруг шины - она не защищена от внешнего воздействия
• Проверяйте затяжку винтов через год после монтажа - особенно в условиях повышенной вибрации
• Шина L фаза неизолированная на универсальном держателе 6x9-16-Ср IEK - отличный вариант для модульных решений в рамках серии TEKFOR
