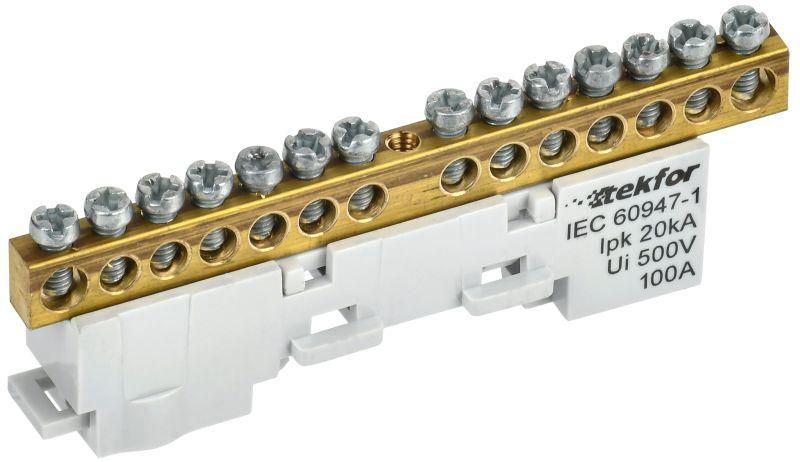

Шина L "фаза" неизол. на универс. держ. 6х9-14-Ср TEKFOR IEK TF-NN10-14-DL-K03

Шина L фаза неизолированная на универсальном держателе 6x9-14-Ср IEK - это надёжный элемент для распределения фазного напряжения в силовых щитах. Разработана для монтажа в электроустановках с высокой плотностью подключений, совместима с проводами сечением 16 мм2 и рассчитана на ток до 100 А. Артикул tf-nn10-14-dl-k03 соответствует серии TEKFOR бренда IEK.

Назначение и область применения

Шина используется для создания централизованной точки подключения фазных проводников в распределительных щитах. Подходит для установки в бытовых, коммерческих и промышленных электрощитах, где требуется надёжное и компактное распределение нагрузки. Часто применяется в системах автоматизации, на станциях управления, в панелях питания оборудования.

Технические характеристики

• Тип: Шина L фаза, неизолированная
• Количество контактных точек: 14
• Рабочий ток: 100 А
• Поддерживаемое сечение провода: 16 мм2
• Материал контактов: Латунь
• Поверхность контактов: Необработанная (без покрытия)
• Материал изолятора: Негорючий пластик
• Крепление: Универсальный держатель
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина устанавливается на DIN-рейку стандартной ширины 35 мм. Крепится за счёт универсального держателя - не требует дополнительных кронштейнов. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами. Это обеспечивает надёжный контакт и исключает перелом жил при затяжке винта. Одножильные провода можно подключать напрямую. Диаметр отверстия под винт соответствует стандартным зажимам для сечения 16 мм2.

Безопасность и стандарты

Контактная группа изготовлена из латуни - материала с хорошей проводимостью и устойчивостью к окислению. Изолятор выполнен из самозатухающего пластика, что снижает риск распространения пламени. Соответствует требованиям к безопасному использованию в условиях повышенной влажности и широкого температурного диапазона. Серия TEKFOR прошла сертификацию в рамках системы ГОСТ Р МЭК 61439.

Преимущества

• Высокая плотность подключений - 14 точек на одной шине экономят место в щите
• Универсальный держатель позволяет легко заменить или переместить шину без демонтажа всей сборки
• Латунные контакты обеспечивают долговечность даже при частых переподключениях
• Нагрузочная способность 100 А подходит для большинства промышленных и коммерческих задач
• Стандартный шаг между контактами упрощает организацию проводки

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический гальванический эффект
• Не имеет собственной изоляции контактов - запрещено использовать в открытых местах без защиты корпусом
• Не рекомендовано применение в помещениях с постоянными выбросами агрессивных паров (например, химпроизводства)
• Запрещён монтаж в условиях, где возможна прямая струя воды или погружение - IP-класс не указан и не гарантируется

Примеры использования

• Распределение фазы в этажных щитах многоквартирных домов
• Объединение выходов автоматических выключателей в панели насосных станций
• Центральная точка подключения двигателей на конвейерной линии
• Фазный распределитель в системах освещения торгового центра

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - 16 мм2. Отклонения могут вызвать перегрев
• Затягивайте винты усилием, указанным в документации производителя - переусилие повредит резьбу, недостаточное - вызовет нагрев
• При групповой установке нескольких шин оставляйте минимальный зазор 10–15 мм между ними для теплоотвода
• После монтажа проверьте контактную группу тепловизором или термопарой - наличие перегрева говорит о плохом соединении
• Артикул tf-nn10-14-dl-k03 совпадает с другими изделиями серии TEKFOR - можно заказывать запасные части без риска несовместимости
