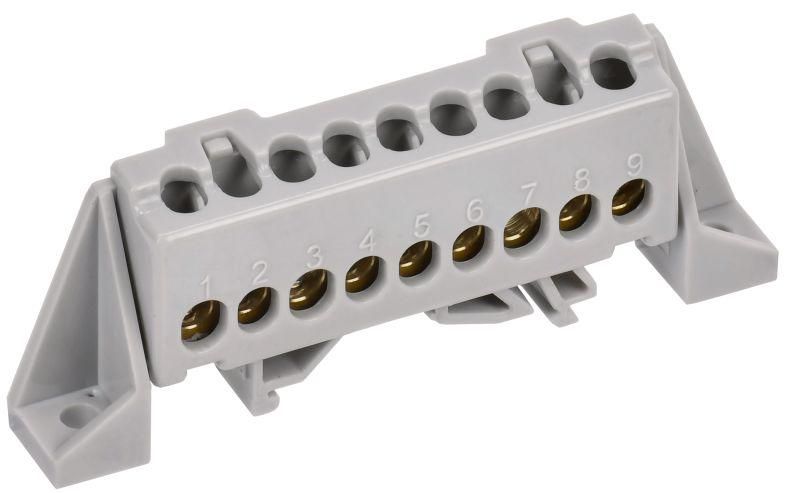

Шина L "фаза" в комб. изол. "Стойка" 6х9-9-Ср TEKFOR IEK TF-NN10-09-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-9-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах, обеспечивающий безопасное и компактное подключение нескольких проводников через один корпус. Артикул tf-nn10-09-dp-k03 соответствует серии TEKFOR и предназначен для промышленных и бытовых электроустановок.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-9-Ср используется для создания цепей фазного питания в распределительных щитах. Она позволяет подключить до девяти проводников к одной точке потенциала, исключая необходимость многослойных ответвлений. Подходит для установки на DIN-рейку в щитах жилых домов, производственных линий, насосных станциях и системах автоматизации.

Технические характеристики

• Количество контактов: 9 - возможность подключения девяти проводов одновременно;
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер при нормальных условиях;
• Диапазон сечений: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению;
• Тип поверхности: необработанная - требует осторожного обращения при монтаже, чтобы не повредить контактную плоскость;
• Изолятор: негорючий пластик - защищает от случайных замыканий и соответствует требованиям пожарной безопасности;
• Крепление: DIN-рейка 35 мм - совместима со стандартными рейками в щитах;
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях;
• Влажность: до 90 % - допустима в помещениях с повышенной влажностью, но без прямого попадания воды.

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 6x9-9-Ср легко монтируется на стандартную DIN-рейку. Для подключения используйте гильзы-наконечники при работе с медными многожильными проводами - это предотвращает перелом жил и снижает риск нагрева в месте зажима. Каждый контакт затягивается винтом из оцинкованной стали; момент затяжки не регламентирован, но следует избегать перетяга - он может повредить резьбу или деформировать латунный контакт. Убедитесь, что сечение провода не превышает 16 мм2, иначе возможен плохой контакт и перегрев.

Безопасность и стандарты

Конструкция шины соответствует требованиям к изолированным распределительным устройствам. Негорючий материал изолятора снижает риск возгорания при аварийных режимах. Шина не имеет защиты от брызг или погружения (IP-класс не указан), поэтому применяется только внутри закрытых щитов. Материалы не содержат свинца и других запрещённых веществ, что соответствует экологическим нормам ЕАЭС.

Преимущества

• Компактность: одна шина заменяет несколько отдельных клеммников;
• Удобство обслуживания: все точки доступны для проверки и диагностики;
• Стабильность контакта: латунь сохраняет проводимость даже при длительной эксплуатации;
• Надёжное крепление: изолятор обеспечивает механическую устойчивость и предотвращает смещение при вибрации;
• Совместимость с сериями TEKFOR: легко интегрируется в уже установленные системы IEK.

Ограничения применения

• Не предназначена для работы вне закрытых щитов - отсутствует защита IP;
• Не рекомендуется для алюминиевых проводов - материал контактов не адаптирован под них;
• Запрещено использовать с проводами сечением больше 16 мм2 - риск перегрева и выхода из строя;
• Не подходит для переменного тока выше 100 А - превышение номинала вызывает перегрев и разрушение контактов;
• Необходимо соблюдать минимальный зазор между соседними шинами - при плотной укладке возможен пробой.

Примеры использования

• Подключение фазных проводов от автоматических выключателей к групповым потребителям в квартирном щите;
• Распределение фазы на двигатели, световые контроллеры и сенсоры в производственной линии;
• Объединение фазных выводов от преобразователей частоты в одном месте;
• Формирование распределительной точки в щитах управления насосными станциями и HVAC-системами.

Практические советы

• Перед монтажом проверьте, что все провода имеют правильные наконечники - особенно важно для многожильных медных кабелей;
• Не используйте шину в местах с постоянным воздействием влаги, масла или химически активных паров - даже при высокой влажности требуется сухая среда;
• При установке рядом с другими шинами оставляйте минимум 10–15 мм свободного пространства для теплоотвода и профилактики;
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях вибраций или больших перепадов температур;
• Артикул tf-nn10-09-dp-k03 совпадает с продукцией серии TEKFOR - можно заказывать запасные части без риска несовместимости.
