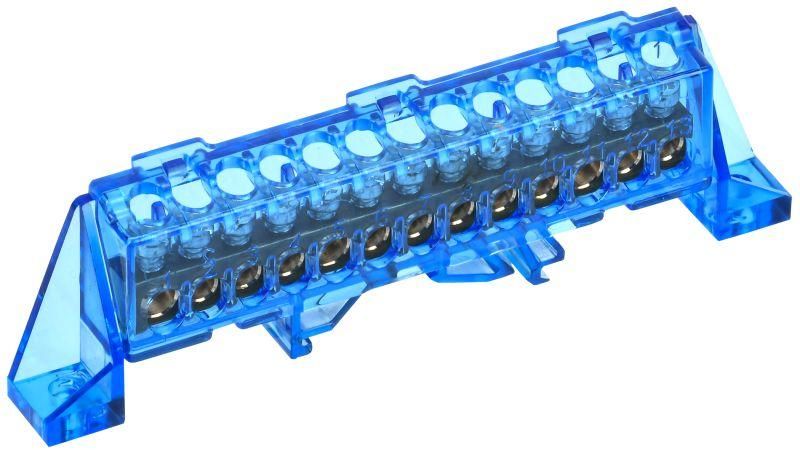

Шина нулевая N в комб. изол. "Стойка" 6х9-13-С TEKFOR IEK TF-NN10-13-DP-K07

Шина нулевая N в комбинированном DIN-изоляторе Стойка 6х9-13-С от IEK (ИЭК), артикул tf-nn10-13-dp-k07, предназначена для надёжного распределения нулевого и защитного проводника в электрощитах и технологических системах. Комбинированный изолятор обеспечивает безопасную установку на DIN-рейку, а латунная контактная группа гарантирует устойчивый токовый контакт.

Назначение и область применения

Шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Подходит для монтажа в распределительных щитах жилых, промышленных и коммерческих объектов. Также применяется в автоматизированных системах управления, на станках, конвейерах и другом оборудовании, где требуется централизованное заземление и нейтраль.

Технические характеристики

• Количество контактов: 13 - позволяет подключить до тринадцати проводников;
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Диапазон сечений: 16 мм2 - оптимально для проводов сечением до 16 квадратных миллиметров;
• Материал контактов: латунь - обеспечивает высокую электропроводность и долговечность;
• Материал изолятора: негорючий пластик - предотвращает распространение пламени и защищает от случайного прикосновения;
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт;
• Тип поверхности: необработанная - требует осторожности при монтаже, чтобы не повредить покрытие;
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений;
• Относительная влажность: до 90 % - допустимо использование в сырых условиях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина устанавливается на стандартную DIN-рейку шириной 35 мм. Крепится с помощью встроенных зацепов - не требует дополнительных крепёжных элементов. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШУ). Это исключает деформацию жил, снижает риск нагрева и увеличивает срок службы контакта. Одножильные провода можно подключать напрямую.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Материалы изолятора соответствуют нормам самозатухания (UL94 V-0). Шина не содержит свинца и других запрещённых веществ. Соответствие международным стандартам IEC 60947-7-1 и ГОСТ Р 50030.2 реализуется через сертификацию бренда IEK.

Преимущества

• Объединяет функции шины и изолятора - экономит место в щите;
• Высокая теплостойкость латуни - минимизирует потери энергии и нагрев;
• Негорючий корпус - повышает пожаробезопасность сборки;
• Стандартный форм-фактор - совместим с большинством типовых щитов;
• Простота монтажа - не нужен инструмент для фиксации на рейке.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды - не имеет защиты IP65/IP67;
• Запрещено использовать с проводами сечением больше 16 мм2 - возможен перегрев и ослабление контакта;
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации проводов;
• Не подходит для подключения алюминиевых проводов - материал контактов несовместим с алюминием.

Примеры использования

• Подключение нулевых проводов от автоматов в квартирном щитке;
• Централизованное заземление всех металлических корпусов оборудования в цехе;
• Распределение PE-проводников в щитах насосных станций и HVAC-систем;
• Формирование нулевой шины в пультах управления промышленными роботами.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не смешивайте 2,5 мм2 и 16 мм2 на одной шине;
• Затягивайте винты усилием 0,8–1,0 Нм - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает резьбу;
• После монтажа сделайте термографический контроль - найдите точки перегрева;
• При замене старой шины - отключите питание и убедитесь, что ноль не находится под напряжением;
• Артикул tf-nn10-13-dp-k07 - единственный вариант этой модели в серии TEKFOR; аналоги от других брендов могут отличаться по габаритам и шагу контактов.
