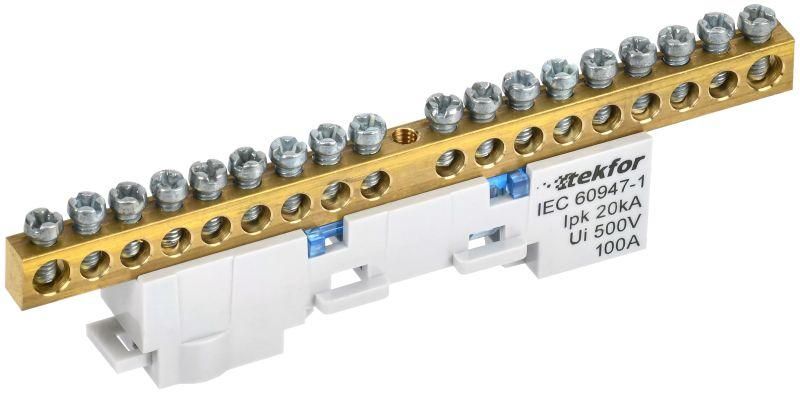

Шина нулевая N неизол. на универс. держ. 6х9-18-С TEKFOR IEK TF-NN10-18-DL-K07

Шина нулевая N неизолированная на универсальном держателе 6х9-18-С от IEK (ИЭК), артикул tf-nn10-18-dl-k07, предназначена для надёжного распределения нулевого провода в электрощитах и технологических системах. Шина обеспечивает механическую устойчивость и электрический контакт при высокой нагрузке, благодаря латунным контактам и прочному изоляционному основанию.

Назначение и область применения

Шина нулевая N используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Также применяется в автоматизированных системах управления, на станках, конвейерах и другом оборудовании, где требуется централизованное заземление или зануление.

Технические характеристики

• Тип изделия: шина нулевая N, неизолированная
• Количество контактов: 18
• Номинальный ток: 100 А
• Диапазон сечений проводов: 16 мм2
• Материал контактов: латунь
• Прижимные винты: оцинкованная сталь
• Изолятор: негорючий пластик
• Тип поверхности: необработанная (без покрытия)
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина 6х9-18-С крепится на DIN-рейку стандартной ширины 35 мм. Универсальный держатель позволяет легко фиксировать её в любом положении внутри щита. Для подключения медных многожильных проводов обязательна предварительная опрессовка наконечниками-гильзами - это исключает перелом жил и снижает риск нагрева в точке контакта. Кабели сечением 16 мм2 должны плотно входить в зажимы; использование проводов большего сечения недопустимо.

Безопасность и стандарты

Шина соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Материалы изолятора и контактов обеспечивают устойчивость к перегреву и воспламенению. Негорючий пластик изолятора повышает безопасность при аварийных ситуациях. Произведено в соответствии с сертификацией IEK (ИЭК) для промышленного использования.

Преимущества

• Высокая теплопроводность латуни гарантирует минимальные потери при передаче тока 100 А
• Универсальный держатель упрощает монтаж и замену без демонтажа всей системы
• 18 контактов позволяют организовать компактную группировку проводов, экономя место в щите
• Оцинкованные винты устойчивы к коррозии даже в условиях повышенной влажности
• Нагрузочная способность рассчитана на длительную работу без перегрева

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический гальванический эффект
• Запрещено использовать с проводами сечением больше 16 мм2 - риск перегрева и деформации зажима
• Не рекомендуется для открытой установки вне щитов - отсутствует степень защиты IP
• Не подходит для переменного тока выше 100 А - превышение может вызвать выход из строя

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от всех розеток в офисном здании
• Централизованное заземление оборудования на производстве (конвейеры, насосы, панели управления)
• Распределение нуля в щитах освещения, HVAC-системах, системах пожарной сигнализации

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - 16 мм2. Разница в сечениях может привести к неравномерному нагреву
• Затягивайте винты усилием рук - не используйте инструменты с рычагом. Перетяжка повредит резьбу и снизит контакт
• После монтажа проверьте все соединения тестером на отсутствие нагрева и плохого контакта
• Для долговечности в помещениях с высокой влажностью периодически осматривайте винты на предмет окисления
• Артикул tf-nn10-18-dl-k07 совместим с другими изделиями серии TEKFOR - можно собирать модульные решения
