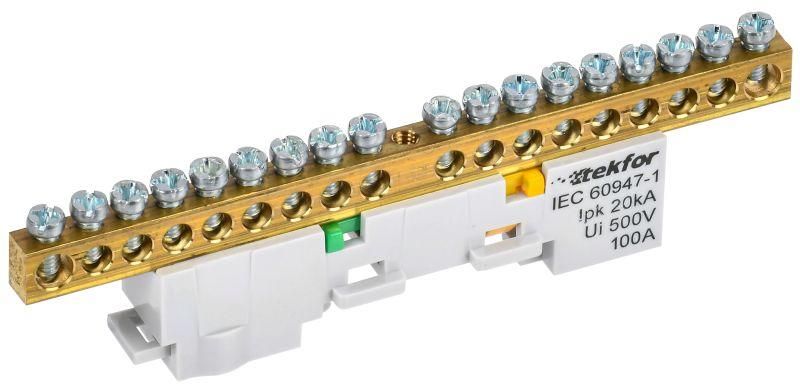

Шина PE "земля" неизол. на универс. держ. 6х9-18-Ж TEKFOR IEK TF-NN10-18-DL-K05

Шина PE земля неизолированная на универсальном держателе 6x9-18-Ж от IEK (ИЭК), артикул tf-nn10-18-dl-k05, предназначена для надёжного соединения защитных проводников в распределительных щитах и промышленном оборудовании. Её конструкция обеспечивает устойчивый контакт при высоких нагрузках, а универсальный держатель упрощает установку.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6x9-18-Ж используется для создания единой системы заземления в электрических щитах. Каждый из 18 контактов позволяет подключить один защитный проводник - например, жилу PE от оборудования, автоматов или других устройств. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах, где требуется массовое заземление. Также применяется в технологических линиях, станках, конвейерах и другом оборудовании с требованием к защите от поражения током.

Технические характеристики

• Тип: Шина PE (защитное заземление), неизолированная
• Количество контактов: 18
• Сечение провода: до 16 мм2
• Материал контактной части: Латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Номинальный ток: 100 А - выдерживает длительную нагрузку без перегрева
• Тип поверхности: Необработанная - не имеет антикоррозийного покрытия, что влияет на долговечность в агрессивных средах
• Прижимные винты: Оцинкованная сталь - устойчивы к окислению, обеспечивают плотный контакт
• Изолятор: Негорючий пластик - предотвращает случайные замыкания между фазными и заземляющими элементами
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % (без конденсации)

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6x9-18-Ж монтируется на DIN-рейку шириной 35 мм. Универсальный держатель позволяет закрепить её в любом положении - вертикально или горизонтально. Для подключения медных многожильных проводов обязательна установка наконечников-гильз (например, НШВИ или НШВ). Это исключает ослабление контакта из-за деформации жил. Медные одножильные провода можно подключать напрямую. Диаметр отверстия под винт соответствует стандартным наконечникам - проверьте совместимость перед монтажом.

Безопасность и стандарты

Конструкция шины соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для компонентов распределительных устройств. Негорючий изолятор снижает риск возгорания при аварийных режимах. Шина не имеет гальванического покрытия - поэтому в условиях повышенной влажности или химической активности рекомендуется периодически контролировать состояние контактов.

Преимущества

• Высокая плотность контактов - 18 точек подключения на одной шине, экономит место в щите
• Универсальный крепёж - легко устанавливается на любые DIN-рейки
• Латунные контакты - обеспечивают стабильный токопроводящий контакт даже при частых подключениях
• Надёжный изолятор - предотвращает пробои и короткие замыкания
• Подходит для работы в широком диапазоне температур - от холодных складов до нагретых цехов

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и ослабление контакта
• Неизолированные контакты требуют осторожного монтажа - нельзя допускать соприкосновения с фазными элементами
• Необработанная поверхность латуни может окисляться в агрессивных средах (высокая влажность, химические пары) - требуется регулярный осмотр
• Не следует использовать в помещениях с постоянным воздействием солёного воздуха или морской среды без дополнительной защиты

Примеры использования

• Щитовые комнаты в многоэтажных домах - объединение всех PE-проводов от розеток, светильников и бытовой техники
• Производственные линии - заземление двигателей, преобразователей частоты, датчиков
• Аварийные системы - обеспечение безопасного отведения тока утечки в системах UPS и резервного питания
• Объекты с большим количеством потребителей - торговые центры, офисные здания, логистические терминалы

Практические советы

• Перед установкой проверьте, чтобы все провода имели подходящее сечение - максимум 16 мм2. Более толстые провода не войдут в зажимы.
• Обязательно используйте наконечники-гильзы для многожильных проводов - это продлит срок службы контакта и повысит надёжность.
• После монтажа затяните винты моментом 0,5–0,7 Нм - недостаточно или слишком сильно затянутые винты вызывают перегрев.
• При использовании в сырых местах (подвалы, бассейны, производство) рекомендуется периодически протирать контакты сухой тряпкой и наносить тонкий слой смазки типа Kontakt-KL or WD-40 Specialist Contact Cleaner.
• Шина IEK (ИЭК) tf-nn10-18-dl-k05 совместима с другими изделиями серии TEKFOR - можно собирать модульные решения без адаптеров.
