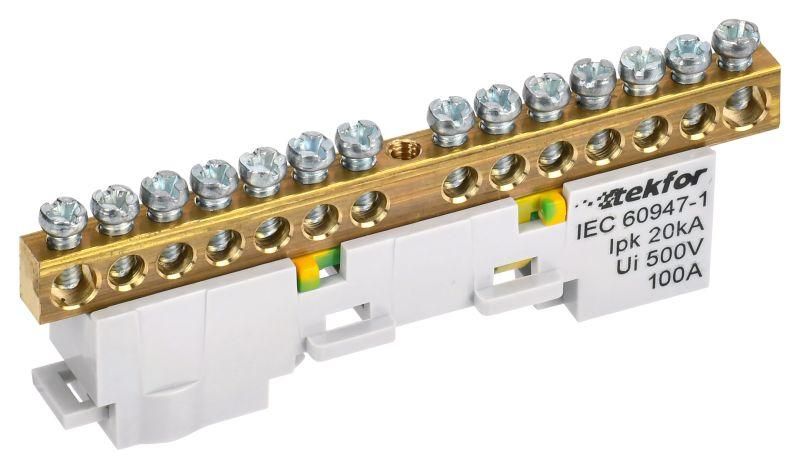

Шина PE "земля" неизол. на универс. держ. 6х9-16-Ж TEKFOR IEK TF-NN10-16-DL-K05

Шина PE земля неизолированная на универсальном держателе 6x9-16-Ж от IEK (ИЭК) - это надёжное решение для организации защитного заземления в распределительных щитах и промышленном оборудовании. Артикул tf-nn10-16-dl-k05 обеспечивает механическую устойчивость и электрическую целостность при подключении до 16 проводников одновременно.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6x9-16-Ж используется для объединения защитных проводников (PE) в электрических установках. Подходит для монтажа в силовых щитах, распределительных устройствах, станциях управления и другом технологическом оборудовании. Обеспечивает безопасное соединение нескольких заземляющих проводов в одном месте, снижает риск потери контура заземления и упрощает обслуживание.

Технические характеристики

• Сечение: 16 мм2 - позволяет выдерживать нагрузку до 100 А без перегрева;
• Количество контактов: 16 - возможность подключения до 16 проводников;
• Материал контактной части: латунь - высокая электропроводность и устойчивость к коррозии;
• Тип поверхности: необработанная - требует защиты от внешних воздействий при открытой установке;
• Прижимные винты: оцинкованная сталь - устойчивы к окислению;
• Изолятор: негорючий пластик - обеспечивает электроизоляцию и безопасную фиксацию на DIN-рейке;
• Рабочая температура: от –40 C до +50 C;
• Относительная влажность: до 90 % без конденсации.

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6x9-16-Ж крепится на стандартную DIN-рейку шириной 35 мм. Для подключения используются медные многожильные провода - перед монтажом обязательно применяйте наконечники-гильзы (например, НШВИ или НШВ). Это предотвращает деформацию жил при затяжке винта и гарантирует надёжный контакт. Убедитесь, что диаметр отверстия под винт соответствует сечению используемых наконечников - типичный размер для 16 мм2 - M6.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2. Шина имеет сертификат соответствия для использования в сетях переменного тока до 1000 В. Негорючий изолятор соответствует классу самозатухания V-0 по UL 94. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Универсальный держатель - легко монтируется на любой DIN-рейке без дополнительных креплений;
• Высокая плотность контактов - 16 точек подключения в компактном корпусе;
• Стандартные материалы - латунь и оцинкованная сталь обеспечивают долгий срок службы даже в условиях повышенной влажности;
• Простота проверки и обслуживания - все точки доступны для осмотра и замера сопротивления.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или прямого попадания брызг - отсутствует защита IP;
• Не рекомендуется использовать в помещениях с агрессивными химическими испарениями - необработанная поверхность латуни может окисляться;
• Подключение без наконечников допускается только для одножильных медных проводов - многожильные без гильз приведут к плохому контакту и нагреву;
• Максимальный ток 100 А - не следует применять в цепях с длительной нагрузкой выше этого значения.

Примеры использования

• Щитовые комнаты в жилых домах - объединение всех заземляющих проводов от розеток, светильников и бытовой техники;
• Промышленные панели управления - заземление двигателей, частотных преобразователей, сенсоров;
• Оборудование для пищевой промышленности - где требуется надёжный и проверяемый контур заземления;
• Аварийные системы освещения и сигнализации - обеспечение безопасности при аварийных ситуациях.

Практические советы

• Перед первым включением проверьте момент затяжки винтов - оптимальный момент для M6 составляет 1,8–2,2 Нм; слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает резьбу;
• При использовании в сыром помещении после монтажа покройте контакты антикоррозийным составом на основе силикона (не содержащим кислот);
• Для удобства обслуживания пометьте каждый провод маркером или этикеткой - особенно важно при большом количестве подключений;
• Шина IEK (ИЭК) серии TEKFOR совместима с другими элементами этой серии - можно собирать комплексные решения без адаптеров.
